QoS ─ ハードウェアスケジューリング

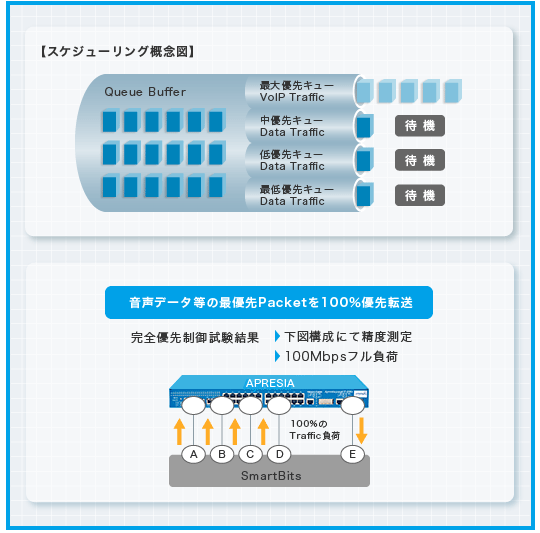

完全優先制御 - Strict Priority Queuing -
上位のキューが無くならないと下位のキューが100％出ないスケジューリング方式
QoS disable
| 出力Port | Port Eにおける受信Packet |
|---|---|
| A (優先度1) QP1 | 37202pps (25%) |
| B (優先度1) QP1 | 37202pps (25%) |
| C (優先度1) QP1 | 37202pps (25%) |
| D (優先度1) QP1 | 37202pps (25%) |
QoS enable
| 出力Port | Port Eにおける受信Packet |
|---|---|
| A (優先度4) QP4 | 148810pps (100%) |
| B (優先度4) QP3 | 0pps (0%) |
| C (優先度4) QP2 | 0pps (0%) |
| D (優先度4) QP1 | 0pps (0%) |
