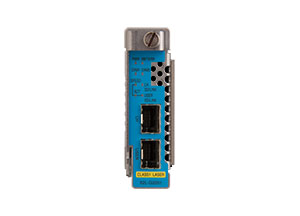

X2L-G2201
1G ラインカード
| X2L-G2001 | ||
|---|---|---|
| LHポート | データ伝送速度(1台あたり) | 1Gbit/s |
| 波長多重機能 | - | |
| 使用光ファイバー | 使用するSFPによる | |
| ポート数 | 1ポート(ラインカードあたり) | |
| モジュール形状/コネクター形状 | SFP(別売) | |
| 使用波長帯 | 使用するSFPによる | |
| 許容ロス | 使用するSFPによる | |
| 分散耐力 | 使用するSFPによる | |
| 波長チューナブル | - | |
| FEC機能 | - | |
| 送信アッテネータ機能 | - | |
| プリアンプポート | ポート数 | - |
| 波長数 | - | |
| コネクター形状 | - | |
| 光入力 | - | |
| 光出力 | - | |
| 制御方式 | - | |
| ユーザポート | データ伝送速度 | 10M/100Mbit,1Gbit/s |
| ポート数 | 1ポート(ラインカードあたり) | |
| モジュール形状/コネクター形状 | SFP(別売) | |
| 準拠規格 | 10BASE-T/100BASE-TX 1000BASE-X/1000BASE-T | |
| 伝送可能フレーム長 | 9600byte以下(管理通信以外の全てのイーサネットフレームを中継) | |
| マネージメントポート | コネクター形状 | - |
| データ伝送速度 | - | |
| プロトコル | - | |
| コンソールポート | 準拠規格 | - |
| 機能 | インバンド管理 | ○※1,※2 |
| リンクステータス中継機能 | ○ | |
| リンクステータス中継機能保護時間設定 | ○ | |
| LOSモニター | ○※1 | |
| LOFモニター | - | |
| ビットエラー監視機能 | ○※1 | |
| ベイロードモニター機能 | ○※1 | |
| 電源断通知機能 | ○(対向ラインカードの電源断を検知可能) | |
| ループバックテスト機能 | ○※1 | |
| ヘッドレスオペレーション | ○ | |
| 無瞬断ファームウェアバージョンアップ機能 | ○※1 | |
| 回線プロテクション | - | |
| ログ機能 | ○※1 | |
| SYSLOG機能 | ○※1 | |
| ファイル転送機能(TFTP) | - | |
| 対向機器 | GMC-2201 X2L-G2201 | |
| ハードウェア | 電源冗長 | - |
| 電源電圧 | - | |
| ファン | - | |
| 消費電力 | - | |
| 概算質量 | - | |
| 外形寸法 | - | |
| ラックマウント | - | |
| AC電源コード抜け留め金具 | - | |
| 関連製品(別売) | 管理ユニット | - |
| 電源モジュール | - | |
| ファンモジュール | - | |
| WDMフィルターユニット | - | |
| LHポートトランシーバーモジュール |
H-BX20-SFP/I※3 H-BX40-SFP/I※3 H-BX60-SFP※3 H-BX80A-SFP-U1※3 H-BX80A-SFP-D1※3 H-BX120-SFP※3 H-DW-SFP-A-xx※4 H-SX-SFP-A※5 H-LX-SFP-I※5 H-T-SFP/R-A※5 |
|
| ユーザーポートトランシーバーモジュール | H-SX-SFP-A H-LX-SFP-I H-T-SFP/R-A |
|
| 補足 |
※1 本機能を使用する際には、管理モジュールXGMU-SNMPが必要になります。 ※2 OAMモード有効時は使用できません。 ※3 1芯双方向用SFPトランシーバ―は、"-Uタイプ"と"-Dタイプ"を対向でご使用ください。 ※4 "xx"は波長グリッドを示します（xx=20～60) ※5 LHポートで使用する場合は、OAMモードを有効にしてください。 |
|
