IGMPスヌーピング／MLDスヌーピングの構成例と設定例

IGMPスヌーピング／MLDスヌーピングの構成例と設定例を示します。

IGMPスヌーピングの設定例

L2スイッチ（sw2）のVLAN 20で、IGMPスヌーピングを使用する場合の構成例と設定例を示します。sw2では、ポート1/0/1からの未登録のIPマルチキャストの転送をフィルタリングするために、ip igmp snooping unregistered-filterコマンドを使用します。また、この設定例では、マルチキャストルーター（sw1）も設定しています。

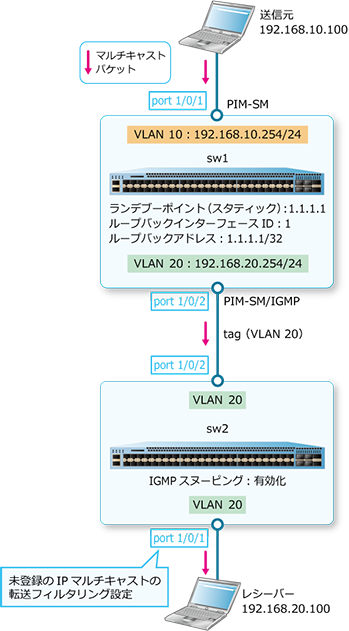

IGMPスヌーピングの構成例

マルチキャストルーターの設定例（sw1）

VLAN 10およびVLAN 20を作成します。

sw1# configure terminal
sw1(config)# vlan 10
sw1(config-vlan)# exit
sw1(config)# vlan 20
sw1(config-vlan)# exit
sw1(config)#

ポート1/0/1をアクセスポートとして設定し、アクセスポートに［VLAN 10］を割り当てます。また、ポート1/0/2をトランクポートとして設定し、トランクポートに［VLAN 20］を割り当てます。

sw1(config)# interface port 1/0/1
sw1(config-if-port)# switchport access vlan 10
sw1(config)# interface port 1/0/2
sw1(config-if-port)# switchport mode trunk
sw1(config-if-port)# switchport trunk allowed vlan 20
sw1(config-if-port)# exit
sw1(config)#

VLAN 10のIPアドレスを［192.168.10.254/24］に、VLAN 20のIPアドレスを［192.168.20.254/24］に設定し、PIM-SMとIGMPを有効化します。

sw1(config)# interface vlan 10
sw1(config-if-vlan)# ip address 192.168.10.254/24
sw1(config-if-vlan)# ip pim sparse-mode
sw1(config-if-vlan)# ip igmp enable
sw1(config-if-vlan)#
sw1(config)# interface vlan 20
sw1(config-if-vlan)# ip address 192.168.20.254/24
sw1(config-if-vlan)# ip pim sparse-mode
sw1(config-if-vlan)# ip igmp enable
sw1(config-if-vlan)# exit
sw1(config)#

ループバックインターフェースIDを［1］に、ループバックアドレスを［1.1.1.1/32］に設定し、PIM-SMを有効化します。

sw1(config)# interface loopback 1
sw1(config-if-loopback)# ip address 1.1.1.1/32
sw1(config-if-loopback)# ip pim sparse-mode
sw1(config-if-loopback)# exit
sw1(config)#

ランデブーポイント（スタティック）のIPアドレスを［1.1.1.1］に設定します。また、マルチキャストルーティングを有効化します。
```
sw1(config)# ip pim rp-address 1.1.1.1
sw1(config)# ip multicast-routing
sw1(config)# end
sw1#
```

IGMPスヌーピングの設定例（sw2）

VLAN 20を作成します。

sw2# configure terminal
sw2(config)# vlan 20
sw2(config-vlan)# exit
sw2(config)#

ポート1/0/1をアクセスポートとして設定し、アクセスポートに［VLAN 20］を割り当てます。また、ポート1/0/2をトランクポートとして設定し、トランクポートに［VLAN 20］を割り当てます。

sw2(config)# interface port 1/0/1
sw2(config-if-port)# switchport access vlan 20
sw2(config)# interface port 1/0/2
sw2(config-if-port)# switchport mode trunk
sw2(config-if-port)# switchport trunk allowed vlan 20
sw2(config-if-port)# exit
sw2(config)#

装置全体のIGMPスヌーピング設定を有効にします。
```
sw2(config)# ip igmp snooping
sw2(config)#
```

VLAN 20で、VLANごとのIGMPスヌーピング設定を有効にします。

sw2(config)# vlan 20
sw2(config-vlan)# ip igmp snooping
sw2(config-vlan)# exit
sw2(config)#

ポート1/0/1を指定して、未登録のIPマルチキャストの転送フィルタリングを設定します。
```
sw2(config)# ip igmp snooping unregistered-filter interface port 1/0/1
sw2(config)# end
sw2#
```

実施後のIGMPスヌーピング関連の設定を以下に抜粋します。

# IGMP-SNOOPING

ip igmp snooping
ip igmp snooping unregistered-filter interface port 1/0/1
vlan 20
 ip igmp snooping

IGMPスヌーピングの設定例（自装置でクエリア有効時）

IGMPスヌーピングを使用する場合の構成例と設定例を示します。この例では、自装置でクエリアを有効にしています。

VLAN 10でIGMPスヌーピングを有効化
VLAN 10でIGMPスヌーピングのクエリア機能を有効化
ポート1/0/10をマルチキャストルーターポートに設定
ip igmp snooping unregistered-filterコマンドを使用して、ポート1/0/1～1/0/8への未登録のIPマルチキャストの転送をフィルタリング

IGMPスヌーピングの設定例（自装置でクエリア有効時）

VLAN 10を作成します。

sw1# configure terminal
sw1(config)# vlan 10
sw1(config-vlan)# exit
sw1(config)#

ポート1/0/1からポート1/0/10をアクセスポートとして設定し、アクセスポートに［VLAN 10］を割り当てます。
```
sw1(config)# interface range port 1/0/1-10
sw1(config-if-port-range)# switchport access vlan 10
sw1(config-if-port-range)# exit
sw1(config)#
```

VLAN 10のIPアドレスを［192.0.2.100/24］に設定します。

sw1(config)# interface vlan 10
sw1(config-if-vlan)# ip address 192.0.2.100/24
sw1(config-if-vlan)# exit
sw1(config)#

装置全体のIGMPスヌーピング設定を有効にします。
```
sw1(config)# ip igmp snooping
sw1(config)#
```
VLAN 10で、VLANごとのIGMPスヌーピング設定を有効にします。
```
sw1(config)# vlan 10
sw1(config-vlan)# ip igmp snooping
sw1(config-vlan)#
```
VLAN 10で、IGMPスヌーピングのクエリア機能を有効にします。
```
sw1(config-vlan)# ip igmp snooping querier
sw1(config-vlan)#
```

VLAN 10で、ポート1/0/10をマルチキャストルーターポートに設定します。

sw1(config-vlan)# ip igmp snooping mrouter interface port 1/0/10
sw1(config-vlan)# exit
sw1(config)#

ポート1/0/1からポート1/0/8を指定して、未登録のIPマルチキャストの転送フィルタリングを設定します。
```
sw1(config)# ip igmp snooping unregistered-filter interface port 1/0/1-1/0/8
sw1(config)# end
sw1#
```

実施後のIGMPスヌーピング関連の設定を以下に抜粋します。

# IGMP-SNOOPING

ip igmp snooping
ip igmp snooping unregistered-filter interface port 1/0/1-1/0/8
vlan 10
 ip igmp snooping
 ip igmp snooping mrouter interface port 1/0/10
 ip igmp snooping querier

MLDスヌーピングの設定例（自装置でクエリア有効時）

MLDスヌーピングを使用する場合の構成例と設定例を示します。この例では、自装置でクエリアを有効にしています。

VLAN 10でMLDスヌーピングを有効化
VLAN 10でMLDスヌーピングのクエリア機能を有効化
ポート1/0/10をマルチキャストルーターポートに設定
ipv6 mld snooping unregistered-filterコマンドを使用して、ポート1/0/1～1/0/8への未登録のIPマルチキャストの転送をフィルタリング

MLDスヌーピングの設定例（自装置でクエリア有効時）

VLAN 10を作成します。

sw1# configure terminal
sw1(config)# vlan 10
sw1(config-vlan)# exit
sw1(config)#

ポート1/0/1からポート1/0/10をアクセスポートとして設定し、アクセスポートに［VLAN 10］を割り当てます。
```
sw1(config)# interface range port 1/0/1-10
sw1(config-if-port-range)# switchport access vlan 10
sw1(config-if-port-range)# exit
sw1(config)#
```

VLAN 10のIPv6アドレスを［2001:db8::100/64］に設定します。

sw1(config)# interface vlan 10
sw1(config-if-vlan)# ipv6 address 2001:db8::100/64
sw1(config-if-vlan)# exit
sw1(config)#

装置全体のMLDスヌーピング設定を有効にします。
```
sw1(config)# ipv6 mld snooping
sw1(config)#
```
VLAN 10で、VLANごとのMLDスヌーピング設定を有効にします。
```
sw1(config)# vlan 10
sw1(config-vlan)# ipv6 mld snooping
sw1(config-vlan)#
```
VLAN 10で、MLDスヌーピングのクエリア機能を有効にします。
```
sw1(config-vlan)# ipv6 mld snooping querier
sw1(config-vlan)#
```

VLAN 10で、ポート1/0/10をマルチキャストルーターポートに設定します。

sw1(config-vlan)# ipv6 mld snooping mrouter interface port 1/0/10
sw1(config-vlan)# exit
sw1(config)#

ポート1/0/1からポート1/0/8を指定して、未登録のIPマルチキャストの転送フィルタリングを設定します。
```
sw1(config)# ipv6 mld snooping unregistered-filter interface port 1/0/1-1/0/8
sw1(config)# end
sw1#
```

実施後のMLDスヌーピング関連の設定を以下に抜粋します。

# MLD-SNOOPING

ipv6 mld snooping
ipv6 mld snooping unregistered-filter interface port 1/0/1-1/0/8
vlan 10
 ipv6 mld snooping
 ipv6 mld snooping querier
 ipv6 mld snooping mrouter interface port 1/0/10
