MMRP-Plusの構成例と設定例

MMRP-Plusを利用する場合の構成例と設定例を示します。

シングルマスター構成でVLAN分散を使用しない場合

シングルマスター構成でVLAN分散を使用しない場合の構成例と設定例を示します。なお、本設定例ではsw3の設定は省略します。

シングルマスター構成でVLAN分散を使用しない場合の構成例

マスター装置の設定例（sw1）

VLAN 10、VLAN 20、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw1# configure terminal
sw1(config)# vlan 10,20,4001
sw1(config-vlan)# exit
sw1(config)#
sw1(config)# interface range port 1/0/47-48
sw1(config-if-port-range)# switchport mode trunk
sw1(config-if-port-range)# switchport trunk allowed vlan 10,20,4001
sw1(config-if-port-range)# exit
sw1(config)#

リングポート（1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。

sw1(config)# interface range port 1/0/47-48
sw1(config-if-port-range)# mls qos scheduler sp
sw1(config-if-port-range)# exit
sw1(config)#

リングID［1］のMMRP-Plusリング名を［ring1］に設定します。
```
sw1(config)# mmrp-plus ring 1 name ring1
sw1(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw1(config)# mmrp-plus ring 1 vid 4001
sw1(config)#
```
マスターポートを［ポート1/0/47］、スレーブポートを［ポート1/0/48］指定で、sw1をリングID［1］のマスター装置に設定します。
```
sw1(config)# mmrp-plus ring 1 ring-master master port 1/0/47 slave port 1/0/48
sw1(config)#
```

MMRP-Plusを有効化します。

sw1(config)# mmrp-plus enable
sw1(config)# end
sw1#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus ring 1 name ring1
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 ring-master master port 1/0/47 slave port 1/0/48
mmrp-plus enable

アウェア装置の設定例（sw2、sw3）

VLAN 10、VLAN 20、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw2# configure terminal
sw2(config)# vlan 10,20,4001
sw2(config-vlan)# exit
sw2(config)#
sw2(config)# interface range port 1/0/47-48
sw2(config-if-port-range)# switchport mode trunk
sw2(config-if-port-range)# switchport trunk allowed vlan 10,20,4001
sw2(config-if-port-range)# exit
sw2(config)#

リングポート（1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。

sw2(config)# interface range port 1/0/47-48
sw2(config-if-port-range)# mls qos scheduler sp
sw2(config-if-port-range)# exit
sw2(config)#

リングID［1］のMMRP-Plusリング名を［ring1］に設定します。
```
sw2(config)# mmrp-plus ring 1 name ring1
sw2(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw2(config)# mmrp-plus ring 1 vid 4001
sw2(config)#
```
アウェアポートを［ポート1/0/47, ポート1/0/48］指定で、sw2をリングID［1］のアウェア装置に設定します。
```
sw2(config)# mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
sw2(config)#
```

MMRP-Plusを有効化します。

sw2(config)# mmrp-plus enable
sw2(config)# end
sw2#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus ring 1 name ring1
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
mmrp-plus enable

シングルマスター構成でVLAN分散を使用する場合

シングルマスター構成でVLAN分散を使用する場合の構成例と設定例を示します。なお、本設定例ではsw3の設定は省略します。

シングルマスター構成でVLAN分散を使用する場合の構成例

マスター装置の設定例（sw1）

VLAN 10、VLAN 2010、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw1# configure terminal
sw1(config)# vlan 10,2010,4001
sw1(config-vlan)# exit
sw1(config)#
sw1(config)# interface range port 1/0/47-48
sw1(config-if-port-range)# switchport mode trunk
sw1(config-if-port-range)# switchport trunk allowed vlan 10,2010,4001
sw1(config-if-port-range)# exit
sw1(config)#

リングポート（1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。

sw1(config)# interface range port 1/0/47-48
sw1(config-if-port-range)# mls qos scheduler sp
sw1(config-if-port-range)# exit
sw1(config)#

VLANグループ［1］のスレーブVLANに［VLAN 2001からVLAN 4000］を割り当てます。
```
sw1(config)# mmrp-plus vlangroup 1 slave-vid 2001-4000
sw1(config)#
```
リングID［1］のMMRP-Plusリング名を［ring1］に設定します。
```
sw1(config)# mmrp-plus ring 1 name ring1
sw1(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw1(config)# mmrp-plus ring 1 vid 4001
sw1(config)#
```
リングID［1］にVLANグループ［1］を割り当てます。
```
sw1(config)# mmrp-plus ring 1 vlangroup 1
sw1(config)#
```
マスターポートを［ポート1/0/47］、スレーブポートを［ポート1/0/48］指定で、sw1をリングID［1］のマスター装置に設定します。
```
sw1(config)# mmrp-plus ring 1 ring-master master port 1/0/47 slave port 1/0/48
sw1(config)#
```

MMRP-Plusを有効化します。

sw1(config)# mmrp-plus enable
sw1(config)# end
sw1#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus vlangroup 1 slave-vid 2001-4000
mmrp-plus ring 1 name ring1
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 vlangroup 1
mmrp-plus ring 1 ring-master master port 1/0/47 slave port 1/0/48
mmrp-plus enable

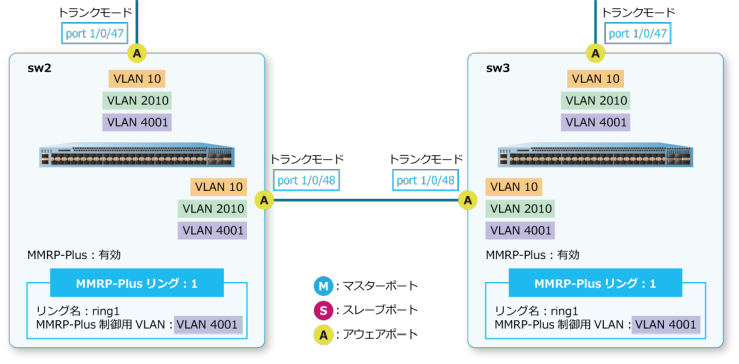

アウェア装置の設定例（sw2、sw3）

VLAN 10、VLAN 2010、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw2# configure terminal
sw2(config)# vlan 10,2010,4001
sw2(config-vlan)# exit
sw2(config)#
sw2(config)# interface range port 1/0/47-48
sw2(config-if-port-range)# switchport mode trunk
sw2(config-if-port-range)# switchport trunk allowed vlan 10,2010,4001
sw2(config-if-port-range)# exit
sw2(config)#

リングポート（1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。

sw2(config)# interface range port 1/0/47-48
sw2(config-if-port-range)# mls qos scheduler sp
sw2(config-if-port-range)# exit
sw2(config)#

リングID［1］のMMRP-Plusリング名を［ring1］に設定します。
```
sw2(config)# mmrp-plus ring 1 name ring1
sw2(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw2(config)# mmrp-plus ring 1 vid 4001
sw2(config)#
```
アウェアポートを［ポート1/0/47, ポート1/0/48］指定で、sw2をリングID［1］のアウェア装置に設定します。
```
sw2(config)# mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
sw2(config)#
```

MMRP-Plusを有効化します。

sw2(config)# mmrp-plus enable
sw2(config)# end
sw2#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus ring 1 name ring1
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
mmrp-plus enable

分散マスター構成でVLAN分散を使用する場合

分散マスター構成でVLAN分散を使用する場合の構成例と設定例を示します。なお、本設定例ではsw5の設定は省略します。

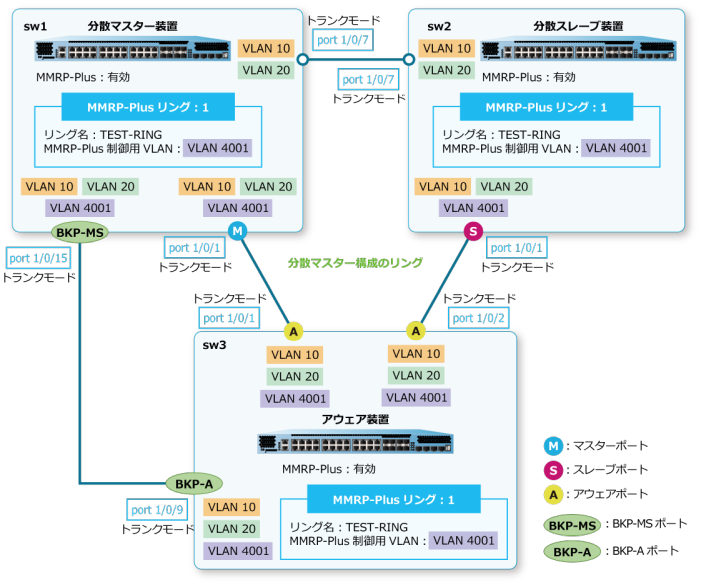

分散マスター構成でVLAN分散を使用する場合の構成例

リングID［1］のマスター装置の設定例（sw1）

VLAN 10、VLAN 20、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw1# configure terminal
sw1(config)# vlan 10,20,4001
sw1(config-vlan)# exit
sw1(config)#
sw1(config)# interface range port 1/0/47-48
sw1(config-if-port-range)# switchport mode trunk
sw1(config-if-port-range)# switchport trunk allowed vlan 10,20,4001
sw1(config-if-port-range)# exit
sw1(config)#

リングポート（1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。

sw1(config)# interface range port 1/0/47-48
sw1(config-if-port-range)# mls qos scheduler sp
sw1(config-if-port-range)# exit
sw1(config)#

VLANグループ［1］のスレーブVLANに［VLAN 20］を割り当てます。
```
sw1(config)# mmrp-plus vlangroup 1 slave-vid 20
sw1(config)#
```
リングID［1］のMMRP-Plusリング名を［ring1］に設定します。
```
sw1(config)# mmrp-plus ring 1 name ring1
sw1(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw1(config)# mmrp-plus ring 1 vid 4001
sw1(config)#
```
リングID［1］にVLANグループ［1］を割り当てます。
```
sw1(config)# mmrp-plus ring 1 vlangroup 1
sw1(config)#
```
マスターポートを［ポート1/0/47］、スレーブポートを［ポート1/0/48］指定で、sw1をリングID［1］のマスター装置に設定します。
```
sw1(config)# mmrp-plus ring 1 ring-master master port 1/0/47 slave port 1/0/48
sw1(config)#
```

MMRP-Plusを有効化します。

sw1(config)# mmrp-plus enable
sw1(config)# end
sw1#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus vlangroup 1 slave-vid 20
mmrp-plus ring 1 name ring1
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 vlangroup 1
mmrp-plus ring 1 ring-master master port 1/0/47 slave port 1/0/48
mmrp-plus enable

リングID［2］の分散マスター装置の設定例（sw2）

VLAN 10、VLAN 20、VLAN 4001、VLAN 4002を作成し、設定例のようにVLANを割り当てます。

sw2# configure terminal
sw2(config)# vlan 10,20,4001,4002
sw2(config-vlan)# exit
sw2(config)#
sw2(config)# interface port 1/0/46
sw2(config-if-port)# switchport mode trunk
sw2(config-if-port)# switchport trunk allowed vlan 10,20,4002
sw2(config-if-port)# exit
sw2(config)#
sw2(config)# interface range port 1/0/47-48
sw2(config-if-port-range)# switchport mode trunk
sw2(config-if-port-range)# switchport trunk allowed vlan 10,20,4001
sw2(config-if-port-range)# exit
sw2(config)#

リングポート（1/0/46, 1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。
```
sw2(config)# interface range port 1/0/46-48
sw2(config-if-port-range)# mls qos scheduler sp
sw2(config-if-port-range)# exit
sw2(config)#
```
VLANグループ［1］のスレーブVLANに［VLAN 20］を割り当てます。
```
sw2(config)# mmrp-plus vlangroup 1 slave-vid 20
sw2(config)#
```
リングID［1］のMMRP-Plusリング名を［ring1］に設定します。
```
sw2(config)# mmrp-plus ring 1 name ring1
sw2(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw2(config)# mmrp-plus ring 1 vid 4001
sw2(config)#
```
アウェアポートを［ポート1/0/47, ポート1/0/48］指定で、sw2をリングID［1］のアウェア装置に設定します。
```
sw2(config)# mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
sw2(config)#
```
リングID［2］のMMRP-Plusリング名を［ring2］に設定します。
```
sw2(config)# mmrp-plus ring 2 name ring2
sw2(config)#
```
リングID［2］のMMRP-Plus制御用VLANを［VLAN 4002］に設定します。
```
sw2(config)# mmrp-plus ring 2 vid 4002
sw2(config)#
```
リングID［2］にVLANグループ［1］を割り当てます。
```
sw2(config)# mmrp-plus ring 2 vlangroup 1
sw2(config)#
```
分散マスターポートを［ポート1/0/46］指定で、sw2をリングID［2］の分散マスター装置に設定します。
```
sw2(config)# mmrp-plus ring 2 divided-master port 1/0/46
sw2(config)#
```

MMRP-Plusを有効化します。

sw2(config)# mmrp-plus enable
sw2(config)# end
sw2#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus vlangroup 1 slave-vid 20
mmrp-plus ring 1 name ring1
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
mmrp-plus ring 2 name ring2
mmrp-plus ring 2 vid 4002
mmrp-plus ring 2 vlangroup 1
mmrp-plus ring 2 divided-master port 1/0/46
mmrp-plus enable

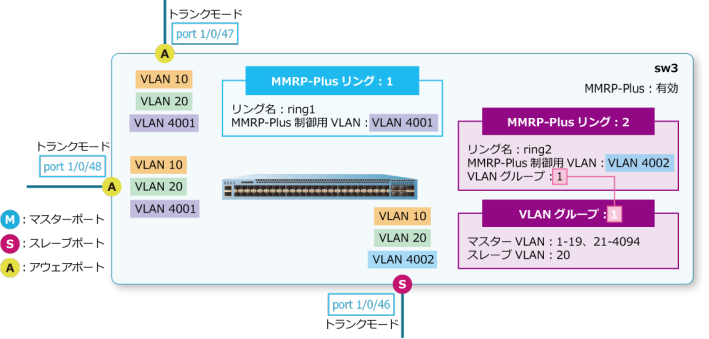

リングID［2］の分散スレーブ装置の設定例（sw3）

VLAN 10、VLAN 20、VLAN 4001、VLAN 4002を作成し、設定例のようにVLANを割り当てます。

sw3# configure terminal
sw3(config)# vlan 10,20,4001,4002
sw3(config-vlan)# exit
sw3(config)#
sw3(config)# interface port 1/0/46
sw3(config-if-port)# switchport mode trunk
sw3(config-if-port)# switchport trunk allowed vlan 10,20,4002
sw3(config-if-port)# exit
sw3(config)#
sw3(config)# interface range port 1/0/47-48
sw3(config-if-port-range)# switchport mode trunk
sw3(config-if-port-range)# switchport trunk allowed vlan 10,20,4001
sw3(config-if-port-range)# exit
sw3(config)#

リングポート（1/0/46, 1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。
```
sw3(config)# interface range port 1/0/46-48
sw3(config-if-port-range)# mls qos scheduler sp
sw3(config-if-port-range)# exit
sw3(config)#
```
VLANグループ［1］のスレーブVLANに［VLAN 20］を割り当てます。
```
sw3(config)# mmrp-plus vlangroup 1 slave-vid 20
sw3(config)#
```
リングID［1］のMMRP-Plusリング名を［ring1］に設定します。
```
sw3(config)# mmrp-plus ring 1 name ring1
sw3(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw3(config)# mmrp-plus ring 1 vid 4001
sw3(config)#
```
アウェアポートを［ポート1/0/47, ポート1/0/48］指定で、sw3をリングID［1］のアウェア装置に設定します。
```
sw3(config)# mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
sw3(config)#
```
リングID［2］のMMRP-Plusリング名を［ring2］に設定します。
```
sw3(config)# mmrp-plus ring 2 name ring2
sw3(config)#
```
リングID［2］のMMRP-Plus制御用VLANを［VLAN 4002］に設定します。
```
sw3(config)# mmrp-plus ring 2 vid 4002
sw3(config)#
```
リングID［2］にVLANグループ［1］を割り当てます。
```
sw3(config)# mmrp-plus ring 2 vlangroup 1
sw3(config)#
```
分散スレーブポートを［ポート1/0/46］指定で、sw3をリングID［2］の分散スレーブ装置に設定します。
```
sw3(config)# mmrp-plus ring 2 divided-slave port 1/0/46
sw3(config)#
```

MMRP-Plusを有効化します。

sw3(config)# mmrp-plus enable
sw3(config)# end
sw3#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus vlangroup 1 slave-vid 20
mmrp-plus ring 1 name ring1
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 aware port 1/0/47 port 1/0/48
mmrp-plus ring 2 name ring2
mmrp-plus ring 2 vid 4002
mmrp-plus ring 2 vlangroup 1
mmrp-plus ring 2 divided-slave port 1/0/46
mmrp-plus enable

リングID［2］のアウェア装置の設定例（sw4、sw5）

VLAN 10、VLAN 20、VLAN 4002を作成し、設定例のようにVLANを割り当てます。

sw4# configure terminal
sw4(config)# vlan 10,20,4002
sw4(config-vlan)# exit
sw4(config)#
sw4(config)# interface range port 1/0/47-48
sw4(config-if-port-range)# switchport mode trunk
sw4(config-if-port-range)# switchport trunk allowed vlan 10,20,4002
sw4(config-if-port-range)# exit
sw4(config)#

リングポート（1/0/47, 1/0/48）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。

sw4(config)# interface range port 1/0/47-48
sw4(config-if-port-range)# mls qos scheduler sp
sw4(config-if-port-range)# exit
sw4(config)#

リングID［2］のMMRP-Plusリング名を［ring2］に設定します。
```
sw4(config)# mmrp-plus ring 2 name ring2
sw4(config)#
```
リングID［2］のMMRP-Plus制御用VLANを［VLAN 4002］に設定します。
```
sw4(config)# mmrp-plus ring 2 vid 4002
sw4(config)#
```
アウェアポートを［ポート1/0/47, ポート1/0/48］指定で、sw4をリングID［2］のアウェア装置に設定します。
```
sw4(config)# mmrp-plus ring 2 aware port 1/0/47 port 1/0/48
sw4(config)#
```

MMRP-Plusを有効化します。

sw4(config)# mmrp-plus enable
sw4(config)# end
sw4#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus ring 2 name ring2
mmrp-plus ring 2 vid 4002
mmrp-plus ring 2 aware port 1/0/47 port 1/0/48
mmrp-plus enable

MMRP-Plus DFM機能を使用する場合

分散マスター構成でMMRP-Plus DFM機能を使用する場合の構成例と設定例を示します。

補足

MMRP-Plus DFM機能は、NP3000の1.11.01以降でサポートしています。

リングID：1
リング名称：TEST-RING
MMRP-Plus制御用VLAN：4001
VLANグループの割り当てなし（デフォルト設定、すべてのVLANがマスターVLAN）
sw1が分散マスター装置：マスターポート1/0/1、BKP-MSポート1/0/15
sw2が分散スレーブ装置：スレーブポート1/0/1
sw3がアウェア装置：アウェアポート1/0/1,1/0/2、BKP-Aポート1/0/9

分散マスター構成でMMRP-Plus DFM機能を使用する場合の構成例

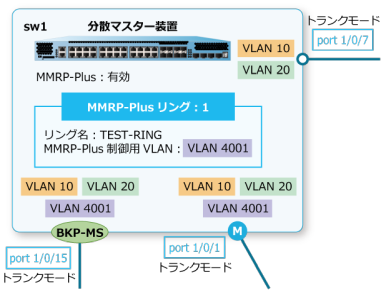

分散マスター装置の設定例（sw1）

VLAN 10、VLAN 20、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw1# configure terminal
sw1(config)# vlan 10,20,4001
sw1(config-vlan)# exit
sw1(config)#
sw1(config)# interface range port 1/0/1,1/0/15
sw1(config-if-port-range)# switchport mode trunk
sw1(config-if-port-range)# switchport trunk allowed vlan 10,20,4001
sw1(config-if-port-range)# exit
sw1(config)#
sw1(config)# interface port 1/0/7
sw1(config-if-port)# switchport mode trunk
sw1(config-if-port)# switchport trunk allowed vlan 10,20
sw1(config-if-port)# exit
sw1(config)#

リングポート（1/0/1）とBKP-MSポート（1/0/15）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。
```
sw1(config)# interface range port 1/0/1,1/0/15
sw1(config-if-port-range)# mls qos scheduler sp
sw1(config-if-port-range)# exit
sw1(config)#
```
リングID［1］のMMRP-Plusリング名を［TEST-RING］に設定します。
```
sw1(config)# mmrp-plus ring 1 name TEST-RING
sw1(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw1(config)# mmrp-plus ring 1 vid 4001
sw1(config)#
```
リングID［1］で、分散マスターポートを［ポート1/0/1］指定で、sw1を分散マスター装置に設定します。
```
sw1(config)# mmrp-plus ring 1 divided-master port 1/0/1
sw1(config)#
```

MMRP-Plus DFM機能を有効化します。

sw1(config)# mmrp-plus ring 1 double-fault-monitor enable
sw1(config)#

MMRP-Plusを有効化します。

sw1(config)# mmrp-plus enable
sw1(config)#

MMRP-Plus DFM機能で使用するリングID［1］の迂回路接続ポート（BKM-MS）を［ポート1/0/15］に設定します。
```
sw1(config)# mmrp-plus ring 1 backup-path port 1/0/15
sw1(config)# end
sw1#
```

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus ring 1 name TEST-RING
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 double-fault-monitor enable
mmrp-plus ring 1 divided-master port 1/0/1
mmrp-plus enable
mmrp-plus ring 1 backup-path port 1/0/15

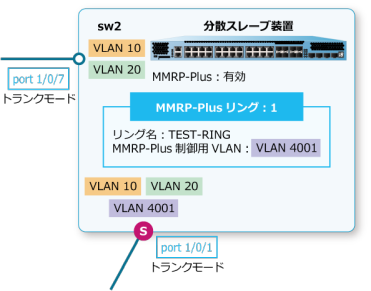

分散スレーブ装置の設定例（sw2）

VLAN 10、VLAN 20、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw2# configure terminal
sw2(config)# vlan 10,20,4001
sw2(config-vlan)# exit
sw2(config)#
sw2(config)# interface port 1/0/1
sw2(config-if-port)# switchport mode trunk
sw2(config-if-port)# switchport trunk allowed vlan 10,20,4001
sw2(config-if-port)# exit
sw2(config)#
sw2(config)# interface port 1/0/7
sw2(config-if-port)# switchport mode trunk
sw2(config-if-port)# switchport trunk allowed vlan 10,20
sw2(config-if-port)# exit
sw2(config)#

リングポート（1/0/1）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。
```
sw2(config)# interface port 1/0/1
sw2(config-if-port)# mls qos scheduler sp
sw2(config-if-port)# exit
sw2(config)#
```
リングID［1］のMMRP-Plusリング名を［TEST-RING］に設定します。
```
sw2(config)# mmrp-plus ring 1 name TEST-RING
sw2(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw2(config)# mmrp-plus ring 1 vid 4001
sw2(config)#
```
リングID［1］で、分散スレーブポートを［ポート1/0/1］指定で、sw2を分散スレーブ装置に設定します。
```
sw2(config)# mmrp-plus ring 1 divided-slave port 1/0/1
sw2(config)#
```

MMRP-Plus DFM機能を有効化します。

sw2(config)# mmrp-plus ring 1 double-fault-monitor enable
sw2(config)#

MMRP-Plusを有効化します。

sw2(config)# mmrp-plus enable
sw2(config)#

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus ring 1 name TEST-RING
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 double-fault-monitor enable
mmrp-plus ring 1 divided-slave port 1/0/1
mmrp-plus enable

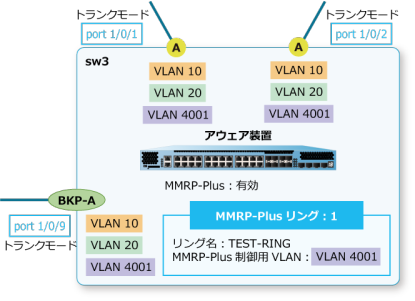

アウェア装置の設定例（sw3）

VLAN 10、VLAN 20、VLAN 4001を作成し、設定例のようにVLANを割り当てます。

sw3# configure terminal
sw3(config)# vlan 10,20,4001
sw3(config-vlan)# exit
sw3(config)#
sw3(config)# interface range port 1/0/1-2,1/0/9
sw3(config-if-port-range)# switchport mode trunk
sw3(config-if-port-range)# switchport trunk allowed vlan 10,20,4001
sw3(config-if-port-range)# exit
sw3(config)#

リングポート（1/0/1-2）とBKP-Aポート（1/0/9）で、スケジューリングアルゴリズムをStrict Priority Queuingに設定します。
```
sw3(config)# interface range port 1/0/1-2,1/0/9
sw3(config-if-port-range)# mls qos scheduler sp
sw3(config-if-port-range)# exit
sw3(config)#
```
リングID［1］のMMRP-Plusリング名を［TEST-RING］に設定します。
```
sw3(config)# mmrp-plus ring 1 name TEST-RING
sw3(config)#
```
リングID［1］のMMRP-Plus制御用VLANを［VLAN 4001］に設定します。
```
sw3(config)# mmrp-plus ring 1 vid 4001
sw3(config)#
```
リングID［1］で、アウェアポートを［ポート1/0/1, ポート1/0/2］指定で、sw3をアウェア装置に設定します。
```
sw3(config)# mmrp-plus ring 1 aware port 1/0/1 port 1/0/2
sw3(config)#
```

MMRP-Plus DFM機能を有効化します。

sw3(config)# mmrp-plus ring 1 double-fault-monitor enable
sw3(config)#

MMRP-Plusを有効化します。

sw3(config)# mmrp-plus enable
sw3(config)#

MMRP-Plus DFM機能で使用するリングID［1］の迂回路接続ポート（BKM-A）を［ポート1/0/9］に設定します。
```
sw3(config)# mmrp-plus ring 1 backup-path port 1/0/9
sw3(config)# end
sw3#
```

実施後のMMRP-Plus関連の設定を以下に抜粋します。

# MMRP

mmrp-plus ring 1 name TEST-RING
mmrp-plus ring 1 vid 4001
mmrp-plus ring 1 double-fault-monitor enable
mmrp-plus ring 1 aware port 1/0/1 port 1/0/2
mmrp-plus enable
mmrp-plus ring 1 backup-path port 1/0/9
