設定例(ApresiaLightGM200シリーズ)

ネットワーク認証

Web認証

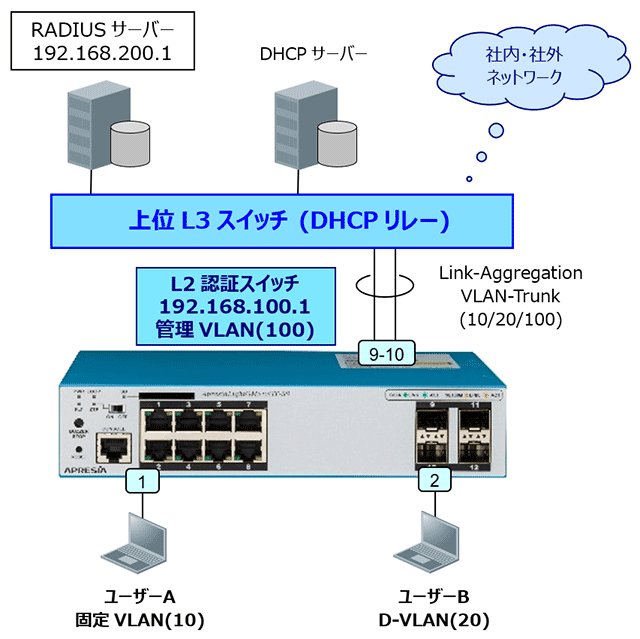

基本構成図

Web認証 基本構成図

L2認証スイッチのポート設定
ポート番号 ポート種別 ユーザー/
接続装置		 認証機能 固定VLAN ダイナミックVLAN
1 アクセス ユーザーA Web認証 10 なし
2 アクセス ユーザーB Web認証 (10) 20
9-10 トランク L3スイッチ なし 10,20,100 なし

設定のポイント

L2認証スイッチ
  • 管理用VLAN～RADIUSサーバー間でIP通信が可能なこと。
    (セグメントを跨ぐIP通信には、デフォルトルートの設定が必要)
  • ダイナミックに割り当てるVLANを作成しておく。
    (作成したダイナミック用VLANをポートにアサインする必要なし)
  • 端末でDHCPを使用する場合は認証バイパスを設定する。
  • 上位L3スイッチには認証設定を有効にしない。
  • L2認証スイッチ～RADIUSサーバー間で共通の秘密鍵を設定する。
    ※RADIUSサーバーのclients.confファイルに登録する｢secret｣と同設定。(大文字、小文字の区別あり)
RADIUSサーバー
  • clients.confファイルにL2認証スイッチで設定した共通の秘密鍵を登録する。
  • usersファイルにWeb認証用のユーザー名とパスワードを登録する。

※登録するユーザー名とパスワードは大文字と小文字の区別あり。

  • ○良い例：user-a Auth-Type := Local, User-Password == "pass-a"
  • ×悪い例：USER-a Auth-Type := Local, User-Password == "pass-A"

※ダイナミックVLANの認証属性はVLAN IDを登録する。

  • ○良い例：Tunnel-Private-Group-Id = 20
  • ×悪い例：Tunnel-Private-Group-Id = VLAN20
DHCPサーバー
  • D-VLANでVLANを変更する端末は、元のVLANでのIPアドレスのリース期間を短くする。

※VLAN変更後、速やかに変更後のVLANでIPアドレスが更新されるようにする。

L2認証スイッチの設定例

VLANの設定
# configure terminal
(config)# vlan 10,20,100
(config-vlan)# exit
クライアント用にVLAN(10,20)を作成
管理用としてVLAN(100)を作成
ポートの設定
(config)# interface range port 1/0/1-2
(config-if-port-range)# switchport access vlan 10
(config-if-port-range)# exit		 VLAN(10)をuntagポート1、2に設定
(config)# interface range port 1/0/9-10
(config-if-port-range)# channel-group 1 mode on
(config-if-port-range)# exit		 ポート9、10をスタティックのLAGグループ1として登録
(config)# interface port-channel 1
(config-if-port-channel)# switchport mode trunk
(config-if-port-channel)# switchport trunk allowed vlan 10,20,100
(config-if-port-channel)# exit		 VLAN(10,20,100)をtagポート9、10に設定
認証バイパスの設定
(config)# ip access-list extended dhcpdns
(config-ip-ext-acl)# permit authentication-bypass udp any eq bootpc any eq bootps
(config-ip-ext-acl)# permit authentication-bypass udp any any eq domain
(config-ip-ext-acl)# exit
DHCPの認証バイパスを設定

DNSの認証バイパスを設定
(config)# interface range port 1/0/1-2
(config-if-port-range)# ip access-group dhcpdns
(config-if-port-range)# exit		 ポート1,2に認証バイパスを設定
管理用IPアドレスの設定
(config)# no interface vlan 1
(config)# interface vlan 100
(config-if-vlan)# ip address 192.168.100.1/24
(config-if-vlan)# exit
(config)# ip route default 192.168.100.254		 管理用VLAN100にIPアドレス設定
RADIUSサーバーの設定
(config)# aaa new-model
(config)# radius-server host 192.168.200.1 key APL-radius
(config)# aaa authentication web-auth default group radius		 AAA 機能を有効
RADIUSサーバーを登録
Web認証でRADIUSサーバーを利用
Web認証の設定
(config)# access-defender
(config-a-def)# authentication interface port 1/0/1-2 web
(config-a-def)# web-authentication http-ip ipv4 1.1.1.1
(config-a-def)# exit
ポート1-2のWeb認証を有効化
Web認証用の仮想IPアドレスを設定
(config)# web-authentication enable
(config)#		 Web認証の有効化

RADIUSサーバーの設定(Free RADIUS)

RADIUSサーバーの設定項目について簡単に説明します。
なお、認証方式やサーバー製品によって設定方法が異なる場合があります。
(詳細設定については、ご使用のサーバー製品マニュアルをご参照ください)

clients.confファイル登録

RADIUSクライアント(＝認証スイッチ)となるIPアドレスや共通の秘密鍵を登録します。
｢secret｣はRADIUSサーバーと認証スイッチで同じにしておく必要があります。

＜設定例＞
client 192.168.100.0/24 {
              secret = APL-radius
              shortname = ApresiaLight
}
＜usersファイル登録＞

サプリカント(クライアント)ごとのユーザー名やパスワードを登録します。

・サプリカント(クライアント)ごとに下記の属性を定義します。
属性名属性備考
User-Name ユーザー名 対象サプリカントのユーザー名(例：user-a)
英字は大文字、小文字で区別される
User-Password パスワード ユーザー名に対応するパスワード(例："pass-a")
英字は大文字、小文字で区別される
・ダイナミックVLANを使用するときは、前述の諸属性に加えて下記の3属性を追加します。
属性名属性備考
Tunnel-Type VLAN (13) 固定値
Tunnel-Medium-Type IEEE-802 (6) 固定値
Tunnel-Private-Group-ID VLAN ID 認証後に所属させるVLAN ID (例：20)
＜設定例＞
user-a Auth-Type := Local, User-Password == "pass-a"
user-b Auth-Type := Local, User-Password == "pass-b"
          Tunnel-Type = 13,
          Tunnel-Medium-Type = 6,
          Tunnel-Private-Group-Id = 20
確認コマンド
  • show access-defender client
  • show access-defender port-configuration
  • show radius statistics

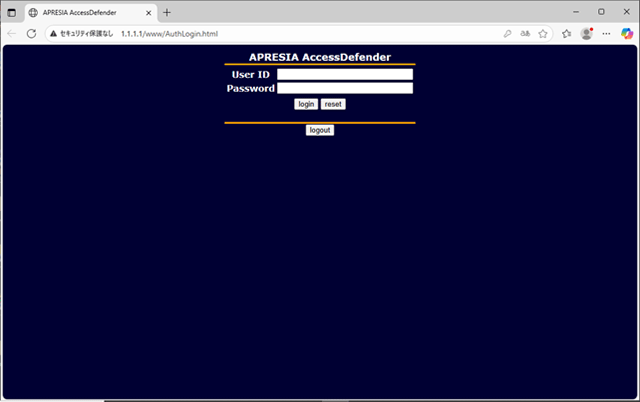

＜ユーザー名/パスワード入力画面例(Microsoft Edge)＞
ユーザー名/パスワード入力画面例(Microsoft Edge)
