設定例(ApresiaLightGSシリーズ)

RSTP(ラピッドスパニングツリープロトコル)

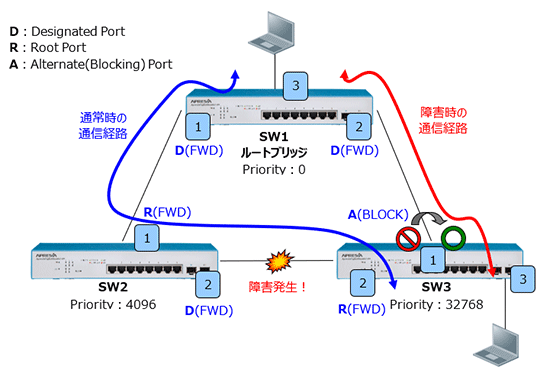

基本構成図

基本構成図

設定のポイント

  • Root Bridge/Root Port/Alternate Port(Blocking Port)の決定
  • ブリッジプライオリティー値の設定
    (プライオリティー値の一番小さいものがルートブリッジに指定)
  • ポートのコスト設定
    (コスト値の大きいものがオルタネートポートに指定)

SW1の設定例

VLANとポートの設定

[VLAN設定]画面で、「ポート設定例」のようにVLANを作成していきます。
VLAN(10)をタグVLANポート1-2、タグなしポート3に設定します。VLAN1(default)は未使用のため上記ポートから削除します。[VLAN情報]をクリックし、VLANの割り当てを確認します。

[VLAN情報]画面

RSTPの設定

画面左の[ネットワーク]が展開された状態から[ポート設定]をクリックします。

[ポート設定]画面

STPを使用するためにポート[全て]の[BPDU透過]を無効にし、適用ボタンをクリックします。

[ポート設定]画面

画面左の[ネットワーク]が展開された状態から[スパニングツリー]をクリックします。

[スパニングツリープロトコル(STP)基本設定]画面

[STP機能:] のメニュー から有効を選択し、[適用]ボタンをクリックします。

[スパニングツリープロトコル(STP)基本設定]画面

[プロトコル:]はデフォルトでRSTPが選択されています。
[ブリッジ優先度:]のメニューから0を選択し、[適用]ボタンをクリックします。

[スパニングツリープロトコル(STP)基本設定]画面

次にスパニングツリーのポート設定を行います。
画面左の[スパニングツリー]が展開された状態から[ポート]をクリックします。

[ポート設定]画面

[ポート設定]が開きます。
ポート1の[エッジポート]を非該当にします。

[ポート設定]画面

ポート1の[P2P共有リンク]を該当にし、適用ボタンをクリックして、ポイントツーポイントリンクにします。

[ポート設定]画面

同様にポート2の[エッジポート]を非該当に、[P2P共有リンク]を該当にします。
さらにポート3の[エッジポート]を該当に、[P2P共有リンク]を非該当にし、エッジポートにします。

[ポート設定]画面

SW2の設定例

VLANとポートの設定

SW1と同様にVLANの設定をします。VLAN(10)をタグVLANポート1-2に設定します。

[VLAN情報]画面

RSTPの設定

SW1と同様に[BPDU透過]を無効にした上で、RSTPの設定をします。[ブリッジ優先度:]のメニューから4096を選択し、[適用]ボタンをクリックします。

[スパニングツリープロトコル(STP)基本設定]画面

次にSW1と同様にスパニングツリーのポート設定を行います。
SW1と同様にポート1、2の[エッジポート]を非該当に、[P2P共有リンク]を該当にします。

[ポート設定]画面

SW3の設定例

VLANとポートの設定

SW1、SW2と同様にVLANの設定をします。VLAN(10)をタグVLANポート1-2、タグなしポート3に設定します。

[VLAN情報]画面

RSTPの設定

SW1、SW2と同様にRSTPの設定をします。[ブリッジ優先度:]が32768になっていることを確認します。

[スパニングツリープロトコル(STP)基本設定]画面

次にSW1、SW2と同様にスパニングツリーのポート設定を行います。
SW1と同様にポート1、2の[エッジポート]を非該当に、[P2P共有リンク]を該当にします。
さらにポート1の[パスコスト]に500000と入力し、適用ボタンをクリックします。

[ポート設定]画面

さらにポート3の[エッジポート]を該当に、[P2P共有リンク]を非該当にし、エッジポートにします。

[ポート設定]画面

ポート状態の確認

画面左の[スパニングツリー]が展開された状態から[MSTポート設定]をクリックします。
[ポート選択:]からポートを選択し、各ポートの状態を確認します。

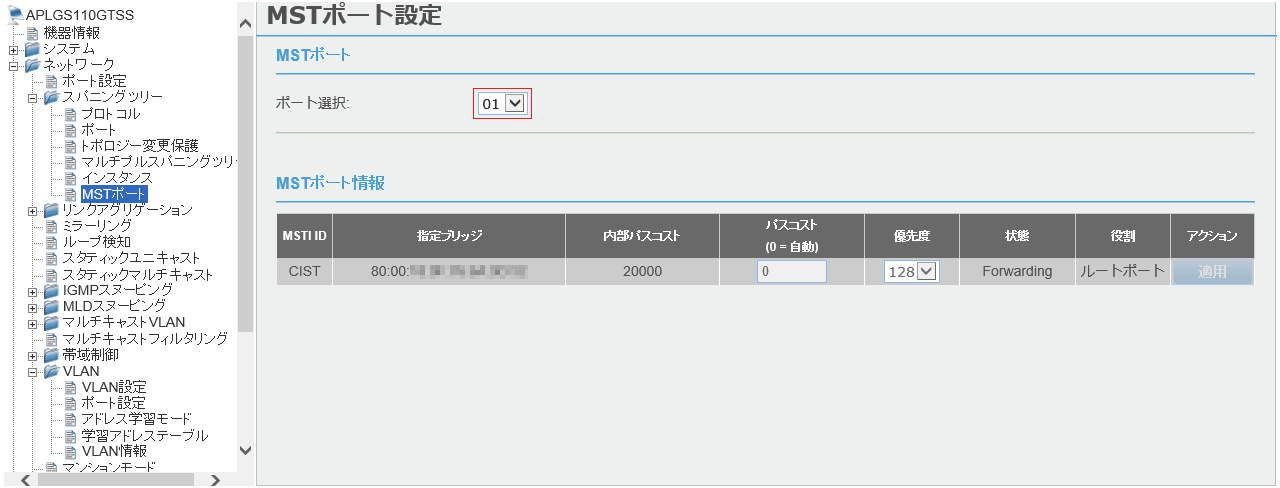

[MSTポート設定]画面
