設定例(ApresiaLightGSシリーズ)

非対称VLAN(Asymmetric VLAN)

基本構成図

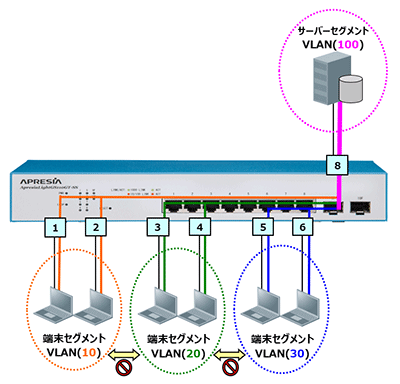

基本構成図

構成図の通信

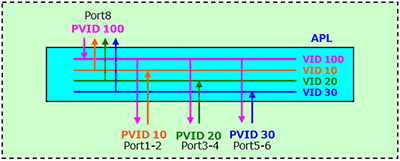

構成図の通信イメージ

  • 端末セグメント~サーバーセグメント間は通信する。
  • 端末セグメント間は通信しない。

設定のポイント

  • サーバーセグメントのVLAN(100)に端末セグメントのポート(1-2,3-4,5-6)を設定する。
  • 端末セグメントのVLAN(10,20,30)にサーバーセグメントのポート(8)を設定する。
  • 送信先を決定するためのポートVLAN ID(PVID)を設定する。

設定例

VLANとポートの設定

画面左の[ネットワーク]が展開された状態から[VLAN]をクリックします。

画面左の[ネットワーク]が展開された状態から[VLAN]をクリック

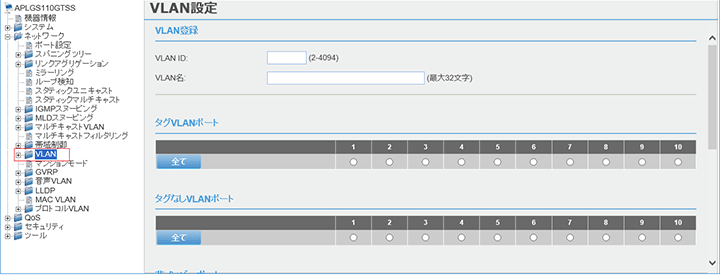

[VLAN設定]画面が表示されますので、ポートの設定例のようにVLANを作成していきます。
端末セグメント用にVLAN(10、20、30)を作成、サーバーセグメント用にVLAN(100)を作成します。
まず[VLAN ID:]に10、[VLAN名:]にv10を入力し、[タグなしVLANポート] にポート1、2、8を割り当てるためにチェックボックスをクリックします。
(各VLANにサーバーセグメントポート8を設定します)

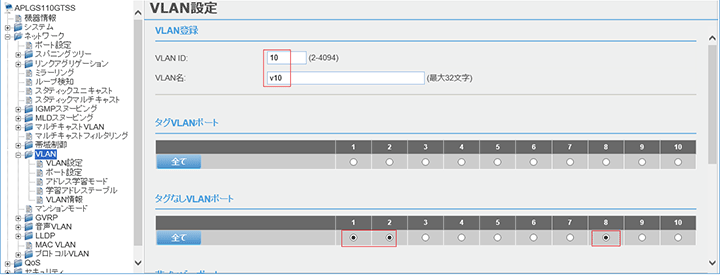

[VLAN設定]画面でVLANを作成

[適用]ボタンをクリックします。

[VLAN設定]画面でVLANを作成後、[適用]ボタンをクリック

同様にVLAN20、VLAN30、VLAN100を作成しポートを設定します。

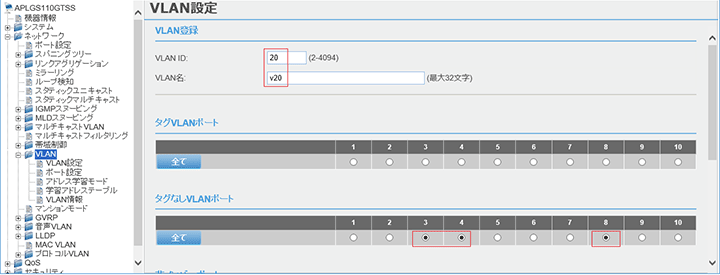

[VLAN設定]画面でVLAN20を作成

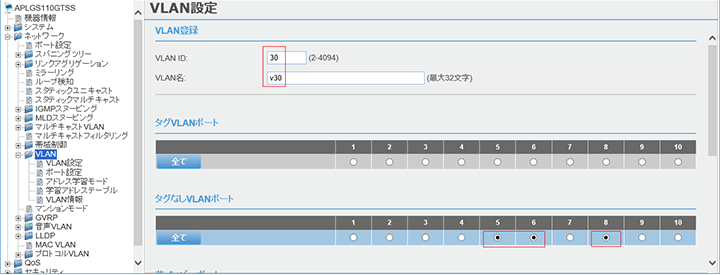

[VLAN設定]画面でVLAN30を作成

[VLAN設定]画面でVLAN100を作成

PVIDの設定

画面左の[VLAN]が展開された状態から[ポート設定]をクリックします。

画面左の[VLAN]が展開された状態から[ポート設定]をクリック

ポートの設定手順によりPVIDが異なるため、各ポートのPVIDを明示的に設定します。

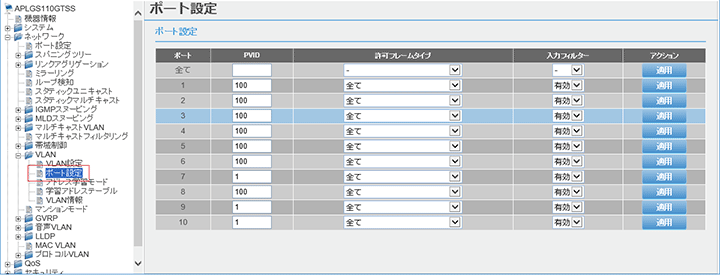

ポート8を非対称VLANのPVID(100)に設定します。

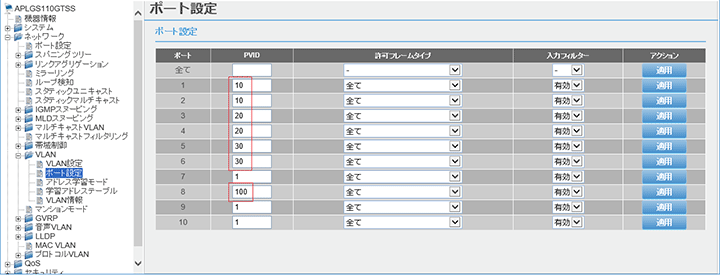

各ポートのPVIDを明示的に設定

ポート毎にPVIDを入力後、 [適用]ボタンをクリックします。

デフォルトVLANの削除

[VLAN設定]画面に戻ります。VLAN1(default)は未使用のため削除します。[VLANテーブル]の[VLAN ID] 1の[変更]をクリックします。

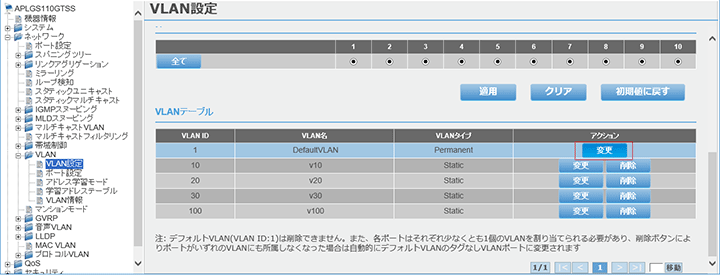

[VLANテーブル]の[VLAN ID] 1の[変更]をクリック

[VLAN変更]画面が表示されます。

[VLAN変更]画面

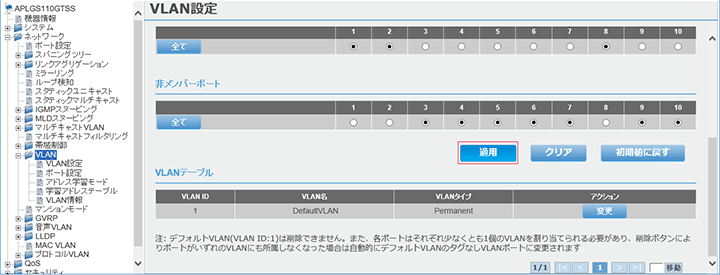

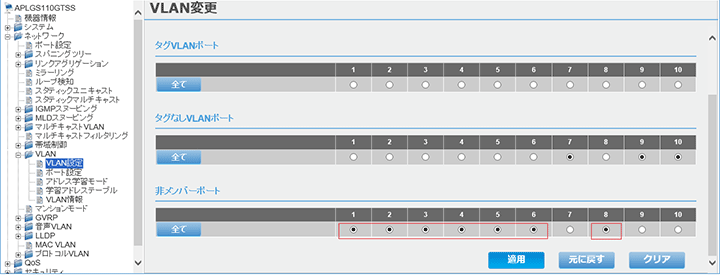

ポート1、2、3、4、5、6、8を非メンバーポートにするためチェックボックスをクリックします。

非メンバーポートにするためチェックボックスをクリック

[適用]ボタンをクリックします。

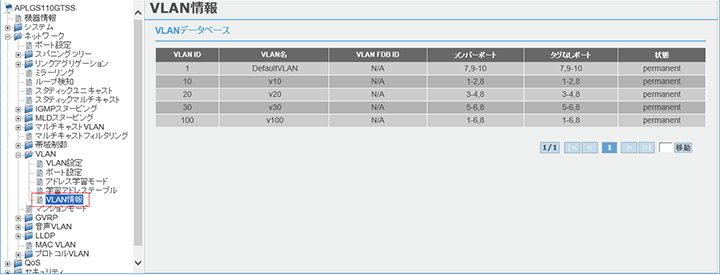

画面左の[VLAN]が展開された状態から[VLAN情報]をクリックし、VLANの割り当てを確認します。

画面左の[VLAN]が展開された状態から[VLAN情報]をクリック

非対称VLAN(Asymmetric VLAN)の設定

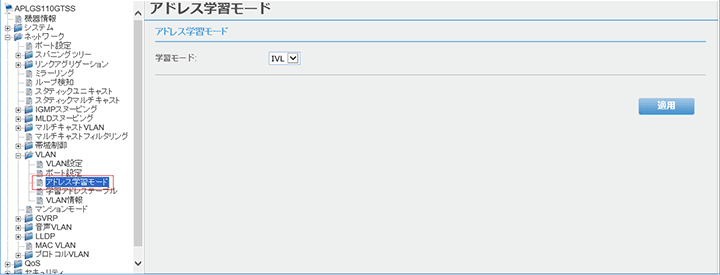

画面左の[VLAN]が展開された状態から[アドレス学習モード]をクリックします。

画面左の[VLAN]が展開された状態から[アドレス学習モード]をクリック

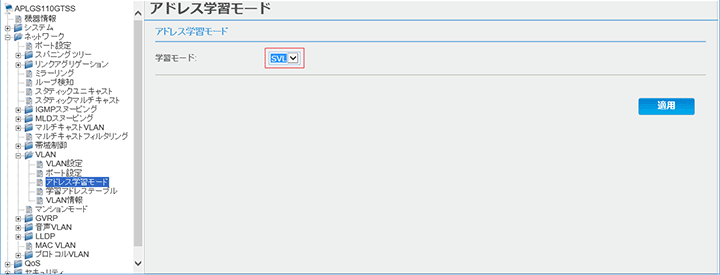

[アドレス学習モード]画面が表示されますので、[学習モード:]のメニューからSVLを選択します。

[アドレス学習モード]画面

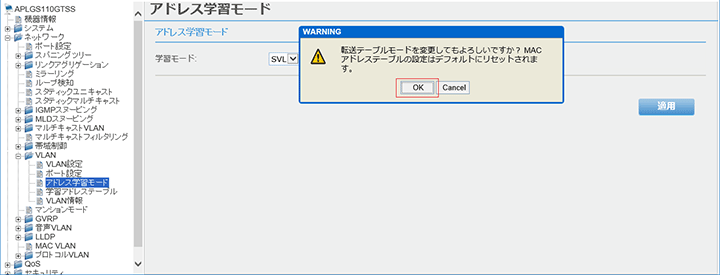

[適用]ボタンをクリックすると、確認画面が表示されますので[OK]ボタンを押します。同一MACが非対称VLANとしてFDB登録されるようになります。

確認画面
