Apresia13200シリーズ

Apresia13200-52GT-PSR

型式:Apresia13200-52GT-PSR

希望小売価格 ¥800,000(税別)

Apresia13200-52GT-PSR

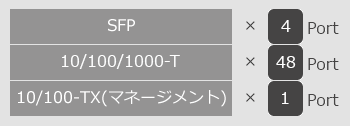

Apresia13200-52GT-PSR インターフェイス

機能マーク(詳細をご覧いただけます。)
AEOS 8 MMRP-Plus AccessDefender Virtual BoxCore ユーザーループ検知 SDカードブート

L3

ホットスワップ冗長電源

L3ライセンス別売

電源ユニット別売

SDカード別売

高信頼・可用性

高速リングプロトコルMMRP-Plusに対応し、200ms(Typ)の切り替えを実現します。また、トライアングル/スクエア/リングと多彩な構成に適用することができ、ご利用シーンに合わせた柔軟な設計が可能です。

ユーザーループ検知機能を備え、ユーザーの誤接続によるネットワークのループ障害を防止することが可能です。

CoS/ToS/DSCPだけでなく、L2~L4ヘッダーの識別が可能。VoIPなどアプリケーションごとのトラフィックを細分化することができ、きめ細かい優先制御が可能です。

環境対応

1Uのコンパクト設計。ラック内のスイッチ収容スペースを削減することでサーバー等を効率的に収容することが可能です。

旧来のシャーシ型コアスイッチ構成と比較し、ボックス型スイッチをコアスイッチにすることで、ネットワーク全体の消費電力を低減することが可能です。

運用管理

SDカードブートに対応し、SDカードからのファームウェア、config情報の読み込みが可能です。保守手順を簡略化することで保守作業の時間とコストを削減します。

電源モジュール、SFPモジュールはホットスワップに対応。特に操作なく各モジュールの交換が可能です。

運用ログを装置内に常時記録するしくみを有しています。突発的な電源断であってもログ保存されるため、障害等が発生した場合のログ情報を後から参照することが可能です。

管理ソフト(AN-Manager Station、HCLManager Station)等と連動し、グラフィカルな運用管理を行うことが可能です。

セキュリティー

WEB、MAC、802.1XDHCPスヌーピングの4つの認証方式に対応。同一ポートでの複数端末認証、各認証モードの併用にも対応しており、利用環境に応じた柔軟なセキュリティーポリシーの設計が可能です。

TelnetだけでなくSSHでのリモートアクセスに対応。遠隔からの装置アクセスをよりセキュアに実現します。またRADIUSを利用したスイッチのログイン認証にも対応しており利用者の制限や記録を行うことも可能です。

L2スイッチとして動作している場合も、L2~L4までの多彩な条件でのハードウェアPacket Filterを指定可能。ハードウェアベースで動作するため、複数指定した場合も安定してご利用いただけます。

IPv6

IPv6 Ready Logo Phase2取得済み。IPv6のハードウェアルーティングにも対応しており、将来移行が想定されるIPv6ネットワークへの適用も可能です。

拡張性

装置にL3ライセンスを追加することで、L2スイッチをL3スイッチにアップグレードすることが可能です。L2/L3スイッチを同一のハードウェアとすることで予備機材の配備数を低減することができます。

Apresia13200-52GT-PSR
Interface 10BASE-T/100BASE-TX
100BASE-FX
10BASE-T/100BASE-TX/1000BASE-T 48
1000BASE-X 4(SFP)
10GBASE-R
1000BASE-X/10GBASE-R
40GBASE-R
Management Port
パフォーマンス スイッチ容量 104Gbps
スループット 77.3Mpps
パケットバッファ 4Mbyte
MAC登録数 32k
VLAN ポートベースVLAN
802.1Qベース TAG VLAN
サポートVLAN数 4094
Protocol VLAN
Stacked VLAN
Layer3機能(IPv4) IP Interface 最大値 1024
経路情報保持数(目安) 16000
ユニキャストルーティングプロトコル Static, RIPv1/v2, OSPFv2
マルチキャストルーティングプロトコル PIM-SM
二重化機能 VRRP
ハードウェアポリシーベースルーティング
Layer3機能(IPv6) IP Interface 最大値 64
経路情報保持数(目安) 8000
ユニキャストルーティングプロトコル Static,RIPng,OSPFv3
マルチキャストルーティングプロトコル PIM-SM
二重化機能 VRRP
DHCP DHCP リレー
DHCP サーバー
ネットワーク認証 802.1X
MAC認証
WEB認証(SSL対応)
ゲートウェイ認証
DHCP-Snooping
1ポート複数認証方式対応 ○(802.1X/MAC認証/WEB認証)
Dynamic VLAN ○(1ポート複数VLAN)
認証ページリダイレクト
ローカルDB認証/強制認証
User Policy Control
ハードウェアPacket Filter 最大エントリー数 7168
L1~L4制御
IPv6制御
QoS キューの数(優先クラス) 8
フレーム識別 802.1p/ToS
スケジューリング SPQ/WRR/DRR
Condition Based QoS
ポリシー毎の帯域保証
ポリシー毎の帯域制限
帯域制御 入力Traffic 制限(Policing) ○(64k単位)
出力Traffic 制限(Shaping) ○(64k単位)
Multicast Filtering IGMP-Snooping v1/v2/v3
IGMP-Snooping Proxy
IGMP クエリア
MLD-Snooping v1/v2
入力時フラッディング制限機能
(Flooding Limit)
フレーム種別 BC/MC/DLF ※1
ストームコントロール
(Flooding control)
フレーム種別 UC/BC/MC ※1
制御動作 Limit/Shutdown
ユーザーループ検知 Loop-Watch
Layer2冗長機能 802.3ad Link Aggregation ○(Static,LACP)
Multi-Chassis Link-Aggregation(MLAG)
LAGグループ数/ポート数 最大32グループ/装置、最大8ポート/1グループ
MMRPv1 Aware
MMRPv2 Aware
MMRP-Plus
Port Redundant
Flush FDB
xSTP STP/RSTP/MSTP
Rapid-PVST+ ※2
ミラーリング Port Based Mirroring
Condition Based Mirroring
マネージメント SNMP v1/v2c/v3
TRAP/syslog
RMON
sFlow v4
Console/Telnet/SSH
SSH Client
Web-based GUI
RADIUS/TACACS+
802.1ab LLDP
SDカードブート
Virtual BoxCore
NETCONF ※3
PoE PoE給電ポート数
15.4Wフル給電ポート数
30Wフル給電ポート数
給電電力
データセンター 802.1Qaz DCBX/ETS
802.1Qbb PFC
802.1Qbg EVB
Cut-Through
FCoE
BFS
その他 中継パス制限機能
Port Security
Jumbo Frame
停電時のログ保存機能
ハードウェア サイズW (mm) 436
サイズD (mm) 400
サイズH (mm) 43.8
概算質量 5.5kg以下 ※4
消費電力(AC100V 時)
最大 / 典型値 ※5
170W/119W
動作温度 0~45℃ ※6
周囲温度監視
騒音特性 ※7 約65dB(A) ※8
電源二重化対応
AC電源対応 100 ~ 120V ±10%
200 ~ 240V ±10%
(50/60Hz)
DC電源対応 -57~-40V
FANレス対応
MTBF(本体のみ) 22年
省エネ法 区分 ※9
補足
※1
UC:ユニキャスト、BC:ブロードキャスト、MC:マルチキャスト、DLF:宛先不明ユニキャスト
※2
PVST+との相互接続はサポートしていません。
※3
NETCONFは一部機能をサポート
※4
電源含まず
※5
全ポート1518ByteユニキャストL2フレーム、IFG 12Byte通信、SFPポートH-SX-SFP/R、SFP+ポートH-LR-SFP+搭載時
※6
使用する電源ユニットにより異なります。
※7
AC電源搭載時におけるJISX7779による音響パワーレベル測定値
※8
PSU-200-AC-ER2台実装時
※9
L3スイッチのため省エネ法対象外
  • * 予告なく記載されている仕様が変更になる場合があります。
