VRRP ~基本設定(RSTP動作)~

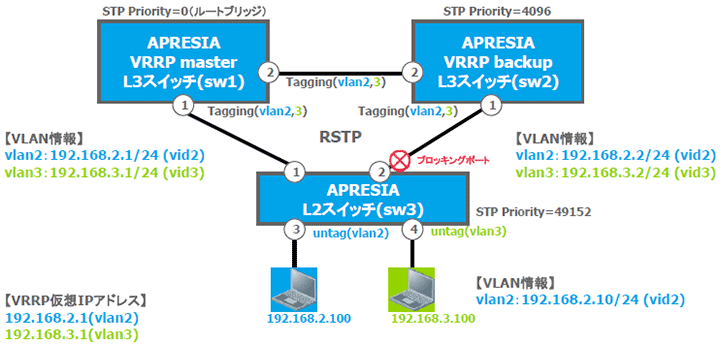

構成

L3スイッチ(sw1)の設定型式
AEOS7設定例 コメント
hostname sw1 ホスト名の設定
vlan database
 vlan 2 name vlan2
 vlan 3 name vlan3
VLANの設定
interface port 1-2
 switchport mode trunk
 switchport trunk add 2-3
物理インターフェース(port1-2)の設定
vlan2-3をTagでアサイン
interface vlan 2
 ip address 192.168.2.1/24
interface vlan 3
 ip address 192.168.3.1/24
VLANアドレスの設定
router vrrp 2
 virtual-ip 192.168.2.1 master
 interface vlan 2
enable
router vrrp 3
 virtual-ip 192.168.3.1 master
 interface vlan 3
enable
VRRPプロセスIDの設定
仮想アドレスの設定
VRRP動作VLANの設定
VRRP機能を有効にする
spanning-tree mode rst
spanning-tree priority 0
spanning-tree enable
STPモードの選択
STPプライオリティの設定
RSTP機能を有効にする
AEOS8設定例 コメント
hostname sw1 ホスト名の設定
vlan database
 vlan 2 name vlan2
 vlan 3 name vlan3
VLANの設定
interface port 1/1-2
 switchport mode trunk
 switchport trunk add 2-3
物理インターフェース(port1-2)の設定
※vlan2-3をTagでアサイン
interface vlan 2
 ip address 192.168.2.1/24
interface vlan 3
 ip address 192.168.3.1/24
VLANアドレスの設定
router vrrp 2 vlan 2
 virtual-ip 192.168.2.1 master
 enable
router vrrp 3 vlan 3
 virtual-ip 192.168.3.1 master
 enable
VRRPプロセスID、VLANの設定
仮想アドレスの設定
VRRP機能を有効にする
spanning-tree mode rstp
spanning-tree priority 0
spanning-tree enable
STPモードの選択
STPプライオリティの設定
RSTP機能を有効にする
L3スイッチ(sw2)の設定
AEOS7設定例 コメント
hostname sw2 ホスト名の設定
vlan database
 vlan 2 name vlan2
 vlan 3 name vlan3
VLANの設定
interface port 1-2
 switchport mode trunk
 switchport trunk add 2-3
物理インタフェース(port 1-2)の設定
vlan2-3をTagでアサイン
interface vlan 2
 ip address 192.168.2.2/24
interface vlan 3
 ip address 192.168.3.2/24
VLANアドレスの設定
router vrrp 2
 virtual-ip 192.168.2.1 backup
 interface vlan 2
enable
router vrrp 3
 virtual-ip 192.168.3.1 backup
 interface vlan 3
enable
VRRPプロセスIDの設定
仮想アドレスの設定
VRRP動作VLANの設定
VRRP機能を有効にする
spanning-tree mode rst
spanning-tree priority 4096
spanning-tree enable
STPモードの選択
STPプライオリティの設定
RSTP機能を有効にする
AEOS8設定例
hostname sw2 ホスト名の設定
vlan database
 vlan 2 name vlan2
 vlan 3 name vlan3
VLANの設定
interface port 1/1-2
 switchport mode trunk
 switchport trunk add 2-3
物理インターフェース(port1-2)の設定
※vlan2-3をTagでアサイン
interface vlan 2
 ip address 192.168.2.2/24
interface vlan 3
 ip address 192.168.3.2/24
VLANアドレスの設定
router vrrp 2 vlan 2
 virtual-ip 192.168.2.1 backup
 enable
router vrrp 3 vlan 3
 virtual-ip 192.168.3.1 backup
 enable
VRRPプロセスID、VLANの設定
仮想アドレスの設定
VRRP機能を有効にする
spanning-tree mode rstp
spanning-tree priority 4096
spanning-tree enable
STPモードの選択
STPプライオリティの設定
RSTP機能を有効にする
L2スイッチ(sw3)の設定
AEOS7設定例 コメント
hostname sw3 ホスト名の設定
vlan database
 vlan 2 name vlan2
 vlan 3 name vlan3
VLANの設定
interface port 1-2
 switchport mode trunk
 switchport trunk add 2-3
interface port 3
 switchport access vlan 2
interface port 4
 switchport access vlan 3
物理インタフェース(port 1-2)の設定
vlan2-3をTagでアサイン
物理インタフェース(port 3)の設定
vlan2をun-Tagでアサイン
物理インタフェース(port 4)の設定
vlan3をun-Tagでアサイン
interface vlan 2
 ip address 192.168.2.10/24
VLANアドレスの設定
ip route 0.0.0.0/0 192.168.2.1 デフォルトルートの設定
spanning-tree mode rst
spanning-tree priority 49152
spanning-tree enable
interface port 3-4
 spanning-tree disable
STPモードの選択
STPプライオリティの設定
RSTP機能を有効にする

物理インターフェース(port3-4)はSTP無効
AEOS8設定例
hostname sw3 ホスト名の設定
vlan database
 vlan 2 name vlan2
 vlan 3 name vlan3
VLANの設定
interface port 1/1-2
 switchport mode trunk
 switchport trunk add 2-3
interface port 1/3
 switchport access vlan 2
interface port 1/4
 switchport access vlan 3
物理インターフェース(port1-2)の設定
※vlan2-3をTagでアサイン

物理インターフェース(port3)の設定
※vlan2をun-Tagでアサイン
物理インターフェース(port4)の設定
※vlan3をun-Tagでアサイン
interface vlan 2
 ip address 192.168.2.10/24
VLANアドレスの設定
ip route 0.0.0.0/0 192.168.2.1 デフォルトルートの設定
spanning-tree mode rstp
spanning-tree priority 49152
spanning-tree enable
interface port 1/3-4
 spanning-tree disable
STPモードの選択
STPプライオリティの設定
RSTP機能を有効にする

物理インターフェース(port3-4)はSTP無効
