QoS—Condition Based Shaping & Guarantee

パケットフィルター機能と連動し、細やかなShaping(帯域制限)&Guarantee(帯域保証)が可能

特定アプリケーションの帯域制限と帯域保証が64k単位で可能

  • Packet FilterでCondition指定可能なFrameを8つのキューのいずれかに割り当て、キューごとに64k単位のShapingを実現。
  • キューごとに最低帯域保証も64k単位で可能。
  • 更に最終的に出力ポートにおけるPort Shapingも64k単位で可能。

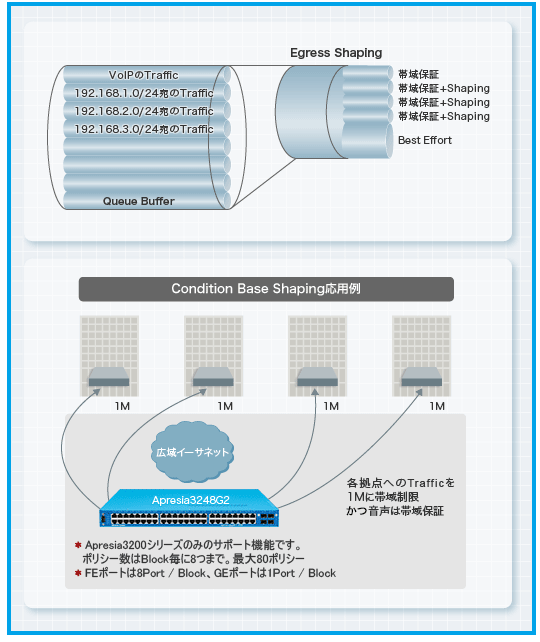

Shaping & Guarantee イメージ

設定例
