レイヤー2基本機能の構成例と設定例

MACアドレステーブルに、以下の変更を行う場合の構成例と設定例を示します。

• すべてのダイナミックMACアドレスを手動で削除する
• エージングタイムを変更する
• スタティックMACアドレスを追加する

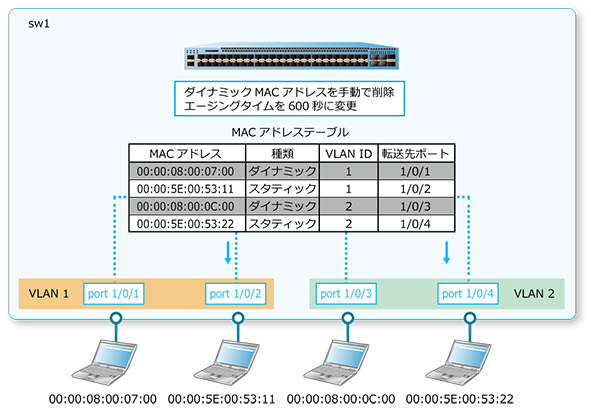

MACアドレステーブルの構成例

• VLAN 1およびVLAN 2を作成します。

  sw1# configure terminal
  sw1(config)# vlan 1
  sw1(config-vlan)# exit
  sw1(config)# vlan 2
  sw1(config-vlan)# exit
  sw1(config)#

• ポート1/0/1およびポート1/0/2をアクセスポートとして設定し、アクセスポートに［VLAN 1］を割り当てます。また、ポート1/0/3およびポート1/0/4をアクセスポートとして設定し、アクセスポートに［VLAN 2］を割り当てます。

  sw1(config)# interface range port 1/0/1-2
  sw1(config-if-port-range)# switchport mode access
  sw1(config-if-port-range)# switchport access vlan 1
  sw1(config-if-port-range)# exit
  sw1(config)# interface range port 1/0/3-4
  sw1(config-if-port-range)# switchport mode access
  sw1(config-if-port-range)# switchport access vlan 2
  sw1(config-if-port-range)# end
  sw1#

• すべてのダイナミックMACアドレスを削除します。

  sw1# clear mac-address-table dynamic all
  sw1#

• MACアドレステーブルのエージングタイムを［600秒］に変更します。

  sw1# configure terminal
  sw1(config)# mac-address-table aging-time 600
  sw1(config)#

• スタティックMACアドレス［00:00:5E:00:53:11］を［VLAN 1］の［port 1/0/2］指定で設定します。

  sw1(config)# mac-address-table static 00:00:5e:00:53:11 vlan 1 interface port 1/0/2
  sw1(config)#

• スタティックMACアドレス［00:00:5E:00:53:22］を［VLAN 2］の［port 1/0/4］指定で設定します。

  sw1(config)# mac-address-table static 00:00:5e:00:53:22 vlan 2 interface port 1/0/4
  sw1(config)# end
  sw1#
