マルチキャストフィルタリングモードの構成例と設定例

VLAN 10で、マルチキャストフィルタリングモードをfilter-unregisteredモードにする場合の構成例と設定例を示します。この設定例では、マルチキャストアドレス宛てのスタティックMACアドレスエントリーも設定しています。

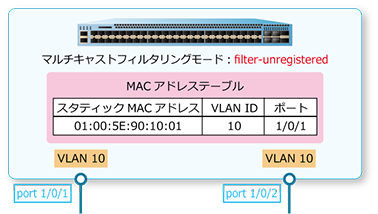

マルチキャストフィルタリングモードの構成例

VLAN 10を作成します。

# configure terminal
(config)# vlan 10
(config-vlan)# exit
(config)#

ポート1/0/1およびポート1/0/2をアクセスポートとして設定し、アクセスポートに［VLAN 10］を割り当てます。

(config)# interface range port 1/0/1-2
(config-if-port-range)# switchport mode access
(config-if-port-range)# switchport access vlan 10
(config-if-port-range)# exit
(config)#

VLAN 10で、マルチキャストフィルタリングモードを［filter-unregistered］に設定します。
```
(config)# vlan 10
(config-vlan)# multicast filtering-mode filter-unregistered
(config-vlan)# exit
(config)#
```
スタティックMACアドレスエントリー［01:00:5E:90:10:01］［VLAN 10］［転送先ポート1/0/1］を設定します。
```
(config)# mac-address-table static 0100.5e90.1001 vlan 10 interface port 1/0/1
(config)# end
#
```

実施後のマルチキャストフィルタリングモードと、スタティックMACアドレスエントリーを確認します。

# show multicast filtering-mode vlan 10

Interface                         Layer 2 Multicast Filtering Mode
--------------------------------  --------------------------------
VLAN0010                          filter-unregistered

Total Entries: 1

# show mac-address-table static vlan 10

VLAN  MAC Address        Type        Ports
----  -----------------  ----------  -------------------------
  10  01-00-5E-90-10-01  Static      Port1/0/1

Total Entries: 1

#
