ApresiaLightMCシリーズ

PoE給電対応SNMP管理機能付きメディアコンバーター

ApresiaLightMC-BX20U-PoE

型式:APLMCBX20UPOE

希望小売価格:¥220,000(税別)

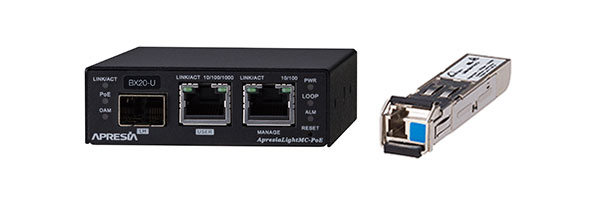

ApresiaLightMC-BX20U-PoE

ApresiaLightMC-BX20U-PoE インターフェイス

対向製品:APLMCBX20D

機能マーク

PoE+

SNMP

電源断通知

リンクパススルー

ApresiaLightMC-BX20U-PoE
Interface 10BASE-T/100BASE-TX/1000BASE-T
(IEEE802.3at準拠)(USERポート)
1
1000BASE-X
(LHポート)
1
10BASE-T/100BASE-TX
(MANAGEポート)
1
パフォーマンス 最大伝送距離 20km
中継フレームサイズ 64~9,600Bytes
PoE 適合規格 IEEE802.3at
給電タイプ Alternative A
最大給電能力 30W
クラス認証
機能 ネットワーク管理
ユーザーインターフェース CLI/WebGUI
イーサネットOAM IEEE802.3ah
リンクパススルー ※1
ループバックテスト ※1
電源断通知 ※1
ループ防止 ※2
ファイル転送
NTP ※3
ペイロードモニター
SYSLOG機能
光パワーモニター
ハードウェア サイズW (mm) 79※4
サイズD (mm) 100※4
サイズH (mm) 25※4
概算質量 0.5kg以下※5
消費電力(AC100V時) 最大7.4W以下/典型値6.0W以下※6
(PoE給電なし)
最大47.6W以下/典型値39.8W以下※6
(PoEフル給電)
動作周囲温度(本体)
(AC電源アダプター)
0~50℃
0~40℃
AC電源対応 100~120V±10%
(47~63Hz)
騒音特性 20dB以下※7
FANレス対応
SFPモジュール タイプ 1芯双方向長波長レーザー1310nm SMF用
コネクタ LC
伝送速度 1.25Gbps
送信波長 1260nm~1360nm
受信波長 1480nm~1500nm
光送信レベル -6.0dBm~0dBm
光受信レベル -19.5dBm~0dBm
レーザー安全性 クラス1レーザー※8
本体同梱品
  • AC電源アダプター x1
  • AC電源コード x1
  • LHポート用SFPモジュール x1
  • 壁面取付金具 x2
  • 壁面取付金具用ネジ x4
  • 筐体ゴム足 x4
  • 電源コードストッパー x1
  • 安全上のご注意事項 x1
補足
※1
EFM OAMを有効とする必要があります。(初期値:有効)
※2
USERポート配下のループ検知。全てのループの検知を保証するものではありません。
※3
本装置はリアルタイムクロックを持っておりません。ログに正確な時刻を記録するためには、手動で時刻を設定するか、NTP機能を使用して時刻情報を設定する必要があります。
※4
突起部含まず
※5
SFPモジュールを含む数値です。(AC電源アダプターなどの同梱品は含みません)
※6
USERポート~LHポートランダム長ユニキャストL2フレーム、IFG12Byte通信における典型値
※7
典型値であり性能を保証するものではありません。
※8
IEC 60825-1及びFDA 21 CFRに準拠
