DWDMユニット

40波DWDMユニット

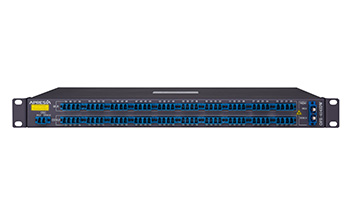

OPX-4140DW

型式:OPX-4140DW

オープン価格

OPX-4140DW

型式OPX-4140DW
分類40波DWDMユニット
構成MUX:1、Demux:1
チャネル数40
ポート数 WDM2
Tributary40
コネクター WDMSC ※1
TributaryLC ※1
光ファイバー WDMSMF/DSF ※2
TributarySMF
挿入損失5.2dB ※3
(対向の合計損失は10.4dB以下)
使用波長 波長数各チャネルポート40
OSCポート ※41
波長帯各チャネルポートITU-T DWDMグリッド100GHz間隔
Grid59 (1530.33nm) ~ Grid20 (1561.42nm)
OSCポート ※4ITU-T DWDMグリッド100GHz間隔
Grid60 (1529.55nm)
ハードウェア 概算質量3.9kg (ラックマウント金具含む)
外形寸法482.6(W) × 346.0(D) × 43.6(H) mm
ラックマウントラックマウント金具装着済み
対向機器OPX-4140DW
補足
※1
コネクターは、SPC, UPC, AdPC研磨などの低反射タイプのものをご使用ください。
※2
DSFファイバーと接続した場合、挿入損失が仕様値よりも増加する場合があります。
※3
MUXポートとDemuxポートを対向接続した場合の合計損失となります。
※4
OSCはOptical Supervisory Channelの略称です。
