10ギガビットイーサネット長距離伝送装置
単体型M/C、長距離

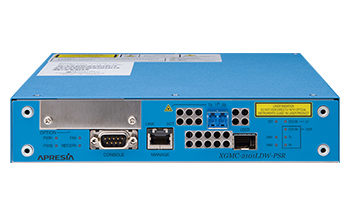

XGMC-2101LDW-PSR、XGMC-2101LDW-DC48V/PSR
型式：XGMC-2101LDW-PSR、XGMC-2101LDW-DC48V/PSR
オープン価格
機能マーク
Ethernet OAM
RS232C
SNMP
Telnet
インバンド管理
Full Duplex
FLR
波長チューナブル
冗長電源
電源内蔵
DC48V
ラックマウント
ヒットレスリブート
専用ラックマウント金具
(2台実装時中央連結用)別売
専用ラックマウント金具
(1台実装時ラック間連結用)別売
専用ラックマウント金具
(側面用)別売
専用1芯伝送用
フィルタユニット別売
| XGMC-2101LDW-PSR XGMC-2101LDW-DC48V/PSR | ||
|---|---|---|
| 分類 | 本体、対向接続機 | |
| LHポート | データ伝送速度(1台あたり) | 10Gbit/s |
| 波長多重機能 | ○ (最大84波) | |
| 使用光ファイバー | SMF,DSF | |
| ポート数 | 1ポート | |
| モジュール形状 / コネクター形状 | 2芯LC (シャッター付き) | |
| 使用波長帯 | ITU-T C band 17.5～59.0 (50GHz グリッド) | |
| 許容ロス | 31dB | |
| 分散耐力 | -300～1450ps/nm | |
| 波長チューナブル | ○ | |
| FEC機能 | ○ | |
| 送信アッテネータ機能 | — | |
| USERポート | データ伝送速度 | 10Gbit/s |
| ポート数 | 1ポート | |
| モジュール形状 / コネクター形状 | SFP+ (別売) | |
| 準拠規格 | 10GBASE-R | |
| 伝送可能フレーム長 | 9600byte以下 (管理通信以外の全てのイーサフレームを中継) |
|
| マネージメントポート | コネクター形状 | RJ-45 |
| データ伝送速度 | 10BASE-T/100BASE-TX | |
| プロトコル | SNMP、TELNET | |
| コンソールポート | 準拠規格 | RS-232C |
| 機能 | インバンド管理 | ○ ※ |
| リンクステータス中継機能 | ○ | |
| リンクステータス中継機能 保護時間設定 |
○ | |
| LOSモニター | ○ ※ | |
| LOFモニター | — | |
| ビットエラー監視機能 | ○ ※ | |
| ベイロードモニター機能 | ○ ※ | |
| 電源断通知機能 | ○ ※ | |
| ループバックテスト機能 | ○ ※ | |
| ヘッドレスオペレーション | — | |
| 無瞬断ファームウェア バージョンアップ機能 |
○ ※ | |
| 回線プロテクション | — | |
| ログ機能 | ○ ※ | |
| SYSLOG機能 | ○ ※ | |
| ファイル転送機能 (TFTP) | ○ ※ | |
| 対向機器 | XGML-2101LDW XGMC-2101LDW-PSR XGMC-2101LDW-DC48V/PSR |
|
| ハードウェア | 電源冗長 | 2重化 (固定) |
| 電源電圧 | [AC電源対応機種] 100～120/200～240VAC, 50～60Hz [DC-48V電源対応機種] -57～-40VDC |
|
| ファン | ファンを2個搭載 (固定) | |
| 消費電力 | 30W以下 | |
| 概算質量 | 2.5kg | |
| 外形寸法 | 213(W) × 295(D) × 44(H) mm (ラックマウント金具および突起物含まず) |
|
| ラックマウント | 専用ラックマウント金具 (別売) | |
| AC電源コード抜け留め金具 | 標準装備 | |
| 補足 |
|
|
