Apresia3400シリーズ

Apresia3424GT-SS2 販売終了(2022年7月31日)

型式:Apresia3424GT-SS2

希望小売価格 ¥242,000(税別)

Apresia3424GT-SS2

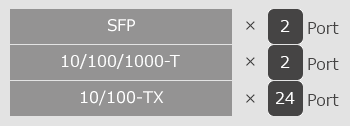

Apresia3424GT-SS2 インターフェイス

機能マーク(一部詳細をご覧いただけます。)

AEOS 7

MMRP-Plus AccessDefender ユーザーループ検知 SDカードブート

L3

電源内蔵

FANレス

L3ライセンス別売

SDカード別売

セキュリティ

Web、MAC、802.1XDHCP Snoopingの4つの認証方式に対応。同一ポートでの複数端末認証、各認証モードの併用にも対応しており、利用環境に応じた柔軟なセキュリティポリシーの設計が可能です。

TelnetだけでなくSSHでのリモートアクセスに対応。遠隔からの装置アクセスをよりセキュアに実現します。またRADIUSを利用したスイッチのログイン認証にも対応しており利用者の制限や記録を行うことも可能です。

L2スイッチとして動作している場合も、L2~L4までの多彩な条件でのハードウェアPacket Filterを指定可能。ハードウェアベースで動作するため、複数指定した場合も安定してご利用いただけます。

高信頼・可用性

高速リングプロトコルMMRP-Plusに対応し、200ms(Typ)の切り替えを実現します。また、トライアングル/スクエア/リングと多彩な構成に適用することができ、ご利用シーンに合わせた柔軟な設計が可能です。

ユーザーループ検知機能を備え、ユーザーの誤接続によるネットワークのループ障害を防止することが可能です。

CoS/ToS/DSCPだけでなく、L2~L4ヘッダーの識別が可能。VoIPなどアプリケーションごとのトラフィックを細分化することができ、きめ細かい優先制御が可能です。

運用管理

SDカードブートに対応し、SDカードからのファームウェア、config情報の読み込みが可能です。保守手順を簡略化することで保守作業の時間とコストを削減します。

運用ログを装置内に常時記録するしくみを有しています。突発的な電源断であってもログ保存されるため、障害等が発生した場合のログ情報を後から参照することが可能です。

管理ソフト(HCLManager StationApresiaManager)等と連動し、グラフィカルな運用管理を行うことが可能です。

環境対応

1Uのコンパクト設計。ラック内のスイッチ収容スペースを削減することでサーバー等を効率的に収容することが可能です。

FANレス機構を有しており、会議室など静音環境への設置も可能です。

旧来のシャーシ型コアスイッチ構成と比較し、ボックス型スイッチをコアスイッチにすることで、ネットワーク全体の消費電力を大幅に低減することが可能です。

拡張性

装置にL3ライセンスを追加することで、L2スイッチをL3スイッチにアップグレードすることが可能です。L2/L3スイッチを同一のハードウェアとすることで予備機材の配備数を低減することができます。

Apresia3424GT-SS2
Interface 10BASE-T/100BASE-TX 24
100BASE-FX
10BASE-T/100BASE-TX/1000BASE-T 2
1000BASE-X 2(SFP)
10GBASE-R
1000BASE-X/10GBASE-R
40GBASE-R
Management Port
パフォーマンス スイッチ容量 12.8Gbps
スループット 9.5Mpps
パケットバッファ 1Mbyte
MAC登録数 16k
VLAN ポートベースVLAN
802.1Qベース TAG VLAN
サポートVLAN数 4094
Protocol VLAN
Stacked VLAN
Layer3機能(IPv4) IP Interface 最大値 255
経路情報保持数(目安) 8000
ユニキャストルーティングプロトコル Static, RIPv1/v2, OSPFv2, BGP
マルチキャストルーティングプロトコル PIM-SM, IGMP-Proxy
二重化機能 VRRP
ハードウェアポリシーベースルーティング
Layer3機能(IPv6) IP Interface 最大値
経路情報保持数(目安)
ユニキャストルーティングプロトコル
マルチキャストルーティングプロトコル
二重化機能
DHCP DHCP リレー
DHCP サーバー
ネットワーク認証 802.1X
MAC認証
Web認証(SSL対応)
ゲートウェイ認証
DHCP Snooping
1ポート複数認証方式対応 ○(802.1X/MAC認証/Web認証)
Dynamic VLAN ○(1ポート複数VLAN)
認証ページリダイレクト
ローカルDB認証/強制認証
User Policy Control
ハードウェアPacket Filter 最大エントリー数 1792
L1~L4制御
IPv6制御
QoS キューの数(優先クラス) 8
フレーム識別 802.1p/ToS
スケジューリング SPQ/WRR/DRR
Condition Based QoS
ポリシー毎の帯域保証
ポリシー毎の帯域制限
帯域制御 入力Traffic 制限(Policing) ○(64k単位)
出力Traffic 制限(Shaping) ○(64k単位)
Multicast Filtering IGMP-Snooping v1/v2
IGMP-Snooping Proxy
IGMP クエリア
MLD-Snooping v1
入力時フラッディング制限機能
(Flooding Limit)
フレーム種別 BC/MC/DLF ※1
ストームコントロール
(Flooding control)
フレーム種別 BC/MC ※1
制御動作 Limit/Shutdown
ユーザーループ検知 Loop-Watch
Layer2冗長機能 802.3ad Link Aggregation ○(Static,LACP)
Multi-Chassis Link-Aggregation(MLAG)
LAGグループ数/ポート数 最大14グループ/装置、最大8ポート/1グループ
MMRPv1 Aware
MMRPv2 Aware
MMRP-Plus
Port Redundant
Flush FDB
xSTP STP/RSTP/MSTP
Rapid-PVST+
ミラーリング Port Based Mirroring
Condition Based Mirroring
マネージメント SNMP v1/v2c
TRAP/syslog
RMON
sFlow v4
Console/Telnet/SSH
SSH Client
Web-based GUI
RADIUS/TACACS+ RADIUSのみ
802.1ab LLDP
SDカードブート
Virtual BoxCore
NETCONF
PoE PoE給電ポート数
15.4Wフル給電ポート数
30Wフル給電ポート数
給電電力
データセンター 802.1Qaz DCBX/ETS
802.1Qbb PFC
802.1Qbg EVB
Cut-Through
FCoE
BFS
その他 中継パス制限機能
Port Security
Jumbo Frame ※2
停電時のログ保存機能
ハードウェア サイズW (mm) 436
サイズD (mm) 252
サイズH (mm) 43.8
概算質量 4kg以下
消費電力(AC100V 時)
最大 / 典型値 ※3
20W/15W
動作温度 0 ~ 40℃
周囲温度監視
騒音特性 ※4 —(FANレス)
電源二重化対応
AC電源対応 100 ~ 120V ±10% (50/60Hz)
DC電源対応
FANレス対応 FANレス
MTBF(本体のみ) 20年
省エネ法 区分 ※5
補足
※1
UC:ユニキャスト、BC:ブロードキャスト、MC:マルチキャスト、DLF:宛先不明ユニキャスト
※2
1518Byteを超えるパケットをL3中継できません。
※3
全ポート1518ByteユニキャストL2フレーム、IFG 12Byte通信、SFPポートH-SX-SFP/R、SFP+ポートH-LR-SFP+搭載時
※4
AC電源搭載時におけるJISX7779による音響パワーレベル測定値
※5
L3スイッチのため省エネ法対象外
  • * 予告なく記載されている仕様が変更になる場合があります。
